พลาสติกโปรไฟล์ (Plastic Profile) คืออะไร ผลิตอย่างไร และสั่งทำตามแบบ

IBPlastic รับผลิต Custom Plastic Profile และชิ้นงานหน้าตัดต่อเนื่องด้วยกระบวนการ Plastic Extrusion โดยเริ่มได้จาก Drawing, Section Drawing, Sample หรือชิ้นงานเดิมที่ต้องการผลิตซ้ำ ทีมงานใช้ข้อมูลรูปทรง การประกอบ วัสดุ สภาพใช้งาน และปริมาณเพื่อประเมินหน้าตัด Tooling และแนวทางผลิตที่เหมาะกับโครงการ

พลาสติกโปรไฟล์ (Plastic Profile)

Plastic Profile เหมาะกับชิ้นงานแบบไหน

งาน Extrusion เหมาะกับชิ้นงานที่มีหน้าตัดคงที่ตลอดความยาว เช่น ท่อ ราง คิ้ว บัว เส้นขอบ ซีลแข็ง หรือโปรไฟล์ประกอบชิ้นส่วน หากชิ้นงานเป็นรูปทรงสามมิติ มีรายละเอียดเฉพาะตำแหน่ง หรือไม่สามารถสร้างจากหน้าตัดต่อเนื่องได้ อาจต้องประเมิน Injection Molding หรือกระบวนการอื่นแทน

  • งานก่อสร้างและตกแต่ง — คิ้ว บัว Water Stop และโปรไฟล์สำหรับงานโครงการ
  • งานไฟฟ้า — รางเก็บสายไฟ ท่อ และโปรไฟล์สำหรับการจัดการสาย
  • งานเกษตรและระบบน้ำ — ราง ท่อ และชิ้นส่วนหน้าตัดต่อเนื่องตามการใช้งาน
  • งานอุตสาหกรรม — โปรไฟล์สำหรับประกอบกับชิ้นส่วนอื่นตาม Drawing หรือ Sample

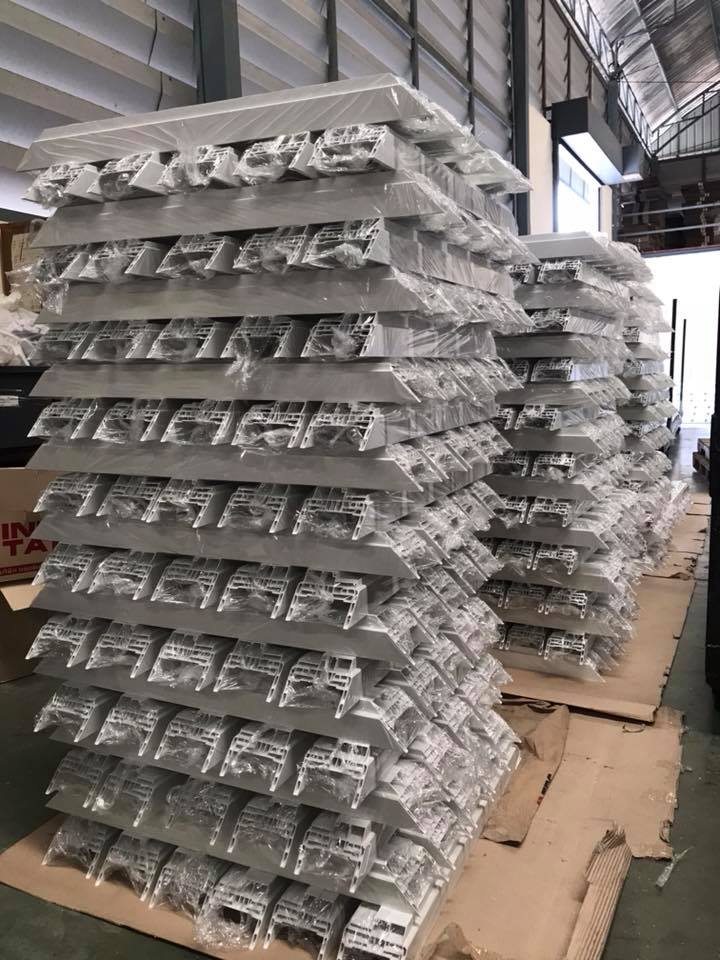

ตัวอย่างพลาสติกโปรไฟล์และหน้าตัดสำหรับงาน Extrusion

จากหน้าตัดไปสู่ Tooling และการผลิตจริง

ก่อนทำ Tooling ควรตรวจความหนาของแต่ละผนัง ความสมดุลของหน้าตัด รัศมีมุม ร่องหรือเดือย จุดประกอบ และบริเวณที่ต้องควบคุมมิติเป็นพิเศษ เพราะรายละเอียดเหล่านี้มีผลต่อการไหล การหดตัว ความตรง และการคงรูปหลังออกจากหัว Die

หลังได้แนวทางหน้าตัดที่เหมาะสม จึงพัฒนา Tooling ทดลองรีด ตรวจมิติและการประกอบ แล้วปรับก่อนเข้าสู่รอบผลิตจริง งานที่ต้องสั่งซ้ำควรเก็บ Drawing Revision และตัวอย่างอ้างอิงเพื่อใช้ควบคุมความสม่ำเสมอระหว่างล็อต

เลือกวัสดุจากสภาพใช้งาน

วัสดุควรเลือกจากหน้าที่ของชิ้นงาน ไม่ใช่จากชื่อพลาสติกอย่างเดียว ข้อมูลที่ควรระบุ ได้แก่ การใช้งานภายในหรือกลางแจ้ง ความแข็งหรือความยืดหยุ่น อุณหภูมิ ความชื้น UV สารเคมี สี ผิว และข้อกำหนดด้านการประกอบ หากยังไม่ทราบเกรด สามารถเริ่มจากคุณสมบัติที่ต้องการแล้วค่อยประเมินวัสดุร่วมกับกระบวนการผลิต

มิติและการประกอบที่ควรระบุให้ชัด

โปรไฟล์จำนวนมากต้องประกอบกับชิ้นส่วนอื่น จึงควรระบุ Critical Dimensions และ Tolerance เฉพาะจุดที่มีผลต่อ Fit, Alignment, การล็อก หรือการซีล ไม่จำเป็นต้องกำหนดความคลาดเคลื่อนแคบเท่ากันทุกมิติ เพราะจะเพิ่มความยากในการผลิตโดยไม่จำเป็น

หากมีชิ้นส่วนคู่ประกอบ ควรส่งตัวอย่างหรือแบบของชิ้นส่วนนั้นมาด้วย เพื่อให้ตรวจความสัมพันธ์ของหน้าตัดก่อนล็อก Tooling

ข้อมูลที่ควรส่งเพื่อประเมิน Custom Plastic Profile

  • Section Drawing, แบบ 2D/3D หรือชิ้นงานตัวอย่าง
  • ขนาดสำคัญ จุดประกอบ และ Tolerance ที่มีผลต่อการใช้งาน
  • ความยาวต่อชิ้น วิธีตัด เจาะ หรือประกอบหลังการรีด หากมี
  • วัสดุที่กำหนด หรือคุณสมบัติที่ต้องการหากยังไม่ล็อกเกรด
  • สี ผิว และสภาพแวดล้อมที่ใช้งาน
  • จำนวนต่อรอบ ยอดใช้โดยประมาณ และแผนการผลิตซ้ำ

หากมีเพียงตัวอย่างเดิม สามารถส่งตัวอย่างพร้อมระบุจุดที่ต้องคงเดิมและจุดที่ต้องการปรับ เพื่อให้ทีมงานประเมินความเป็นไปได้ของหน้าตัด วัสดุ และ Tooling ก่อนเสนอแนวทางผลิต

เริ่มประเมินงาน Plastic Profile

ส่ง Drawing, Sample หรือรายละเอียดการใช้งานผ่าน หน้าติดต่อ IBPlastic เพื่อเริ่มประเมินงาน หรือดูพื้นฐานเครื่องจักรและกระบวนการเพิ่มเติมที่ Plastic Extruder และกระบวนการ Extrusion

เริ่มต้นโครงการ

มีหน้าตัดโปรไฟล์หรือตัวอย่างที่ต้องการผลิต?

ส่งหน้าตัด ขนาด ความยาว วัสดุหรือคุณสมบัติ สี ปริมาณต่อรอบ และยอดใช้ต่อปี เพื่อใช้ประเมินหัว Die การคุมรูป และแนวทางผลิตซ้ำ
