ท่อและข้อต่อพลาสติกงานเกษตร เลือกเกรดไหนให้ทนแรงดัน

ท่อและข้อต่อเป็นโครงข่ายหลักของระบบน้ำเกษตร ตั้งแต่ท่อส่งน้ำจากปั๊ม ท่อเมน ท่อซับเมน ไปจนถึงท่อแขนงที่ต่อกับหัวน้ำหยดหรือสปริงเกลอร์ การเลือกผิดไม่ได้ทำให้เกิดเพียงรอยรั่ว แต่อาจทำให้แรงดันปลายแปลงไม่พอ หัวจ่ายทำงานไม่สม่ำเสมอ ปั๊มทำงานหนัก และต้องหยุดระบบเพื่อซ่อมบ่อยกว่าที่วางแผนไว้

คำว่า “ทนแรงดัน” จึงไม่ได้พิจารณาจากความหนาท่อหรือชื่อวัสดุอย่างเดียว ต้องดู Pressure Rating ของผลิตภัณฑ์ อุณหภูมิ แรงดันกระชาก อัตราการไหล ความยาวท่อ ความต่างระดับ วิธีต่อ และความเข้ากันได้ของทุกชิ้นในระบบ บทความนี้สรุปวิธีเลือกสำหรับผู้ใช้งาน เจ้าของสินค้า และผู้ที่ต้องการพัฒนาท่อหรือข้อต่อพลาสติกแบบ OEM

Pressure Rating ไม่ใช่ตัวเลขเดียวที่ใช้ได้กับทุกระบบ

ก่อนเลือกท่อ ต้องแยกแรงดันอย่างน้อยสามส่วน ได้แก่ แรงดันขณะระบบหยุดนิ่ง แรงดันขณะมีการไหล และแรงดันชั่วขณะที่เกิดจากการเปิด–ปิดวาล์วหรือปั๊ม แรงดันที่เกจใกล้ปั๊มอ่านได้จึงไม่ใช่คำตอบทั้งหมด เพราะระหว่างทางยังมีการสูญเสียผ่านท่อ ข้องอ วาล์ว ฟิลเตอร์ และความสูงของพื้นที่

Pressure Rating หรือ Pressure Class ของท่อและข้อต่อต้องอ่านภายใต้มาตรฐาน วัสดุ และอุณหภูมิอ้างอิงของผลิตภัณฑ์นั้น ไม่ควรนำตัวเลขของคนละมาตรฐานมาเปรียบเทียบตรง ๆ และไม่ควรถือว่าข้อต่อทุกชิ้นรับแรงดันได้เท่าท่อ แม้มีขนาดชื่อเดียวกัน

คู่มือ PE Pipe ของ Plastics Pipe Institute แยกการออกแบบออกเป็นแรงดันใช้งาน อุณหภูมิ แรงดันกระชาก ของเหลวที่ลำเลียง การไหล การฝังดิน และการเปลี่ยนความยาวจากอุณหภูมิ แสดงให้เห็นว่าการเลือกท่อจากค่าแรงดันเพียงค่าเดียวไม่เพียงพอสำหรับงานระยะยาว

วาดระบบและแบ่ง Zone ก่อนเลือกขนาดท่อ

เริ่มจากวาดเส้นทางน้ำตั้งแต่แหล่งน้ำ ปั๊ม ฟิลเตอร์ เรกูเลเตอร์ ท่อเมน วาล์วแบ่งโซน ท่อซับเมน ท่อแขนง และหัวจ่าย ระบุความยาวท่อ ระดับพื้นที่ จำนวนหัว และ Flow ของแต่ละโซน จากนั้นจึงคำนวณการสูญเสียแรงดันและตรวจว่าปั๊มยังจ่ายได้ตามจุดทำงานจริง

ท่อเมนอาจรับ Flow รวมของทั้งโซน ขณะที่ท่อแขนงรับน้ำเฉพาะบางแถว จึงไม่จำเป็นต้องใช้ขนาดเดียวกันตลอดระบบ แต่ทุกช่วงต้องมีขนาดพอเหมาะและมี Pressure Rating สูงกว่าสภาวะที่คาดว่าจะเกิดตามการออกแบบ

หากมีน้ำหยดกับสปริงเกลอร์ที่ต้องการแรงดันต่างกัน ควรแยกโซนหรือมีการควบคุมแรงดันที่เหมาะสม อ่านลำดับอุปกรณ์และการวิเคราะห์ Flow เพิ่มเติมได้ที่ อุปกรณ์พลาสติกในระบบน้ำหยดและสปริงเกลอร์

PVC, PE, HDPE และ PP เหมาะกับตำแหน่งใด

PVC หรือ uPVC เป็นท่อแข็ง คงรูป และจัดแนวได้ง่าย พบได้บ่อยในท่อเมนหรือท่อจ่ายน้ำที่ต้องการแนวแน่นอน วิธีต่ออาจเป็นข้อต่อสวมประกอบ ซีลยาง หรือระบบประสานตามชนิดผลิตภัณฑ์และคู่มือผู้ผลิต ต้องรองรับแรงจากแนวท่อและจุดเปลี่ยนทิศทางให้เหมาะสม

PE และ HDPE มีความเหนียวและยืดหยุ่น เหมาะกับแนวที่ต้องวางตามพื้นที่ ม้วนขนส่ง หรือลดจำนวนรอยต่อ ท่ออาจต่อด้วยข้อต่อสวมอัด ข้อต่อเชิงกล Butt Fusion, Socket Fusion หรือ Electrofusion ตามขนาดและระบบ PPI ระบุว่าท่อ PE ไม่มีสารประสานแบบ Solvent Cement ที่ใช้เชื่อม PE ได้ตามวิธีมาตรฐาน จึงต้องเลือกวิธีต่อที่ออกแบบมาสำหรับ PE โดยเฉพาะ

PP พบได้ในข้อต่อ วาล์ว เรือนฟิลเตอร์ คลิป และชิ้นส่วนฉีดบางประเภท เนื่องจากขึ้นรูปชิ้นส่วนซับซ้อนได้ แต่คำว่า PP ไม่ได้ยืนยันความทนแรงดัน UV หรือสารเคมีโดยอัตโนมัติ ต้องดูสูตรวัสดุ การออกแบบผนัง และผลทดสอบของชิ้นส่วนสำเร็จรูป

ไม่มีวัสดุชนิดใดดีที่สุดในทุกตำแหน่ง ระบบหนึ่งจึงอาจใช้ PVC ในท่อเมน ใช้ PE ในท่อแขนง และใช้ PP ในข้อต่อหรือวาล์ว โดยต้องออกแบบจุดเปลี่ยนวัสดุให้ซีลและรับแรงตามแนวท่อได้

อ่าน DR, SDR, PN และชั้นแรงดันอย่างไรไม่ให้สับสน

DR หรือ SDR เป็นอัตราส่วนระหว่างเส้นผ่านศูนย์กลางกับความหนาผนัง สำหรับท่อวัสดุและเส้นผ่านศูนย์กลางเดียวกัน ค่า DR สูงขึ้นโดยทั่วไปหมายถึงผนังบางลง แต่ไม่ควรใช้ DR เปรียบเทียบข้ามวัสดุ เกรด หรือมาตรฐานโดยไม่ตรวจสมบัติและสูตรคำนวณที่เกี่ยวข้อง

PN หรือ Pressure Class เป็นการจัดชั้นแรงดันตามระบบมาตรฐานที่ผลิตภัณฑ์อ้างอิง ต้องอ่านร่วมกับอุณหภูมิ ชนิดของของเหลว อายุออกแบบ และข้อกำหนดของผู้ผลิต โดยเฉพาะงานกลางแจ้งที่ผิวท่ออาจร้อนกว่าอากาศ ค่าที่ระบุในเอกสาร ณ อุณหภูมิอ้างอิงอาจต้องปรับลดตามข้อมูลของวัสดุและผู้ผลิต

ก่อนซื้อควรขอ Datasheet ที่ระบุมาตรฐาน ขนาดภายนอก ความหนาหรือ DR/SDR, Pressure Rating, ช่วงอุณหภูมิ วิธีต่อ และข้อจำกัดการใช้งาน ไม่ควรพิจารณาจากข้อความ “ทนแรงดันสูง” โดยไม่มีตัวเลขและเงื่อนไขรองรับ

ขนาดท่อต้องคำนวณจาก Flow และการสูญเสีย ไม่ใช่ชื่อขนาด

เมื่อ Flow สูงขึ้นหรือท่อยาวขึ้น การสูญเสียแรงดันจะเพิ่มขึ้น ข้องอ สามทาง วาล์ว ฟิลเตอร์ และข้อลดก็เพิ่มความต้านทานในระบบ ท่อที่เล็กเกินไปอาจประหยัดต้นทุนซื้อครั้งแรก แต่ทำให้แรงดันปลายสายตกและเพิ่มพลังงานที่ปั๊มต้องใช้

ชื่อขนาดท่อไม่จำเป็นต้องเท่ากับเส้นผ่านศูนย์กลางภายในจริง เพราะความหนาผนังและมาตรฐานต่างกัน เมื่อต้องคำนวณการไหลควรใช้ขนาดภายในจริงจาก Datasheet รวมถึงตรวจความเร็วการไหลและ Head Loss ด้วยวิธีที่เหมาะกับระบบ

หากเปลี่ยนขนาดท่อหรืออุปกรณ์ระหว่างทาง ควรตรวจทั้งด้านไฮดรอลิกและการประกอบ ไม่ควรลดขนาดกะทันหันเพียงเพื่อให้เข้ากับวาล์วหรือปั๊มที่มีอยู่ เพราะอาจสร้างจุดสูญเสียและแรงดันกระชากเพิ่มขึ้น

จุดต่อและข้อต่อมักเป็นตำแหน่งที่ระบบเริ่มรั่ว

ข้อต่อควรตรงกับเส้นผ่านศูนย์กลางภายนอก ความหนา มาตรฐานเกลียว และวิธีซีลของท่อจริง ข้อต่อสวมอัดต้องมีแหวนจับ ซีล และระยะสอดที่เหมาะสม ข้อต่อบาร์บต้องสัมพันธ์กับเส้นผ่านศูนย์กลางภายในและความแข็งของท่อ ส่วนเกลียวต้องตรวจว่าเป็นมาตรฐานเดียวกัน ไม่ใช่เพียงขันเข้ากันได้สองหรือสามรอบ

จุดเปลี่ยนจาก PE ไป PVC หรือวัสดุอื่นต้องพิจารณาแรงตามแนวท่อและการยึดรั้งด้วย คู่มือ PPI ระบุว่าจุดต่อ PE กับระบบแบบ Bell-and-spigot ที่ไม่ได้ยึดรั้งอาจต้องมีอุปกรณ์รับแรงเพิ่ม เพราะการเปลี่ยนแปลงอุณหภูมิและแรงดันสามารถส่งแรงตามแนวท่อไปยังจุดต่อได้

การขันเกลียวแน่นเกินไปไม่ใช่วิธีแก้ซีลผิดแบบ และอาจทำให้เรือนพลาสติกเกิดความเค้นค้างจนแตกร้าวภายหลัง ควรกำหนดแรงขัน เทปหรือซีลที่อนุญาต ระยะสวม และวิธีติดตั้งในคู่มือสินค้า

แรงดันกระชาก Water Hammer ต้องคิดตั้งแต่เลือกปั๊มและวาล์ว

การหยุดปั๊มทันทีหรือปิดวาล์วเร็วทำให้ความเร็วของน้ำเปลี่ยนฉับพลันและเกิดแรงดันกระชาก ค่าสูงสุดอาจมากกว่าแรงดันที่เห็นระหว่างการทำงานปกติ โดยเฉพาะท่อยาว ระบบที่มีความต่างระดับ หรือมีวาล์วเปิด–ปิดอัตโนมัติ

แนวทางลดความเสี่ยง ได้แก่ ควบคุมเวลาเปิด–ปิดวาล์ว ใช้ปั๊มและระบบควบคุมที่เหมาะสม ติดตั้งวาล์วไล่อากาศหรืออุปกรณ์ป้องกันตามผลการออกแบบ และตรวจแรงดันชั่วขณะเมื่อระบบมีความเสี่ยง ไม่ควรแก้ด้วยการเพิ่มชั้นแรงดันท่ออย่างเดียว เพราะวาล์ว ฟิลเตอร์ เกจ และข้อต่ออาจยังเป็นส่วนที่รับแรงดันได้น้อยกว่า

แดด อุณหภูมิ และสารเคมีเปลี่ยนความสามารถของวัสดุ

ท่อและข้อต่อกลางแจ้งต้องใช้สูตรวัสดุที่เหมาะกับ UV และอุณหภูมิจริง การพิจารณาจากสีอย่างเดียวไม่เพียงพอ แม้สีดำในผลิตภัณฑ์ PE หลายระบบสัมพันธ์กับการใช้ Carbon Black เพื่อช่วยป้องกันแสง แต่ต้องตรวจสูตรและข้อกำหนดของผลิตภัณฑ์นั้น อ่านหลักการเพิ่มเติมได้ที่ พลาสติกทน UV สำหรับใช้งานกลางแจ้ง

ความเข้ากันได้ทางเคมีต้องดูชนิดสาร ความเข้มข้น อุณหภูมิ เวลา และความเค้นที่เกิดกับชิ้นส่วน รายงาน TR-19 ของ PPI ระบุว่าข้อมูลตารางเป็นแนวทางเบื้องต้นและควรสอบถามผู้ผลิตหรือผู้จัดหาวัสดุเพิ่มเติมสำหรับงานผิดปกติหรือเงื่อนไขเฉพาะ

หากระบบใช้ปุ๋ย กรด สารทำความสะอาด หรือน้ำหมัก ควรส่งชื่อสารและเงื่อนไขใช้งานให้ผู้ผลิตตรวจ ไม่ควรสรุปเพียงว่าวัสดุ “ทนน้ำ” แล้วจะทนสารทั้งหมดได้

การติดตั้งและรองรับท่อมีผลต่ออายุใช้งาน

ท่อเหนือดินต้องเผื่อการขยายและหดตัวจากอุณหภูมิ มีระยะรองรับที่เหมาะสม และไม่ปล่อยให้น้ำหนักวาล์วหรือฟิลเตอร์กดที่ข้อต่อ ท่อฝังดินต้องเตรียมร่อง วัสดุรองพื้น ความลึก และการบดอัดตามข้อกำหนดของชนิดท่อและสภาพพื้นที่

ก่อนประกอบควรตัดปลายท่อให้ได้ฉาก ลบคม ทำความสะอาด และตรวจโอริงหรือซีล หลีกเลี่ยงการดัดท่อเกินรัศมีที่ผู้ผลิตกำหนด รวมถึงป้องกันท่อจากของมีคม รถ หรือเครื่องจักรในแปลง

เมื่อประกอบเสร็จ ควรล้างเศษวัสดุออกจากระบบ เติมน้ำและเพิ่มแรงดันตามขั้นตอนที่ปลอดภัย ตรวจรอยรั่ว และบันทึกแรงดันเริ่มต้นไว้เปรียบเทียบในการบำรุงรักษา

งาน OEM แยกกระบวนการผลิตท่อกับข้อต่อให้ชัด

ท่อยาวต่อเนื่องเป็นงาน Extrusion ซึ่งต้องควบคุมเส้นผ่านศูนย์กลาง ความหนาผนัง ความเยื้องศูนย์ ความกลม ผิว และการม้วน ส่วนข้อต่อ วาล์ว ตัวเรือน และคลิปจำนวนมากเป็นงาน Injection Molding ซึ่งต้องออกแบบ Gate แนวประกบ Draft Angle ร่องซีล เกลียว และการหดตัวให้เหมาะกับวัสดุ

สินค้าหนึ่งระบบอาจต้องใช้ทั้งสองกระบวนการและต้องทดสอบร่วมกัน จึงควรระบุว่าโรงงานรับผิดชอบเฉพาะชิ้นส่วน การประกอบ หรือสมรรถนะของชุดสำเร็จรูป อ่านภาพรวมกระบวนการได้ที่ ฉีด เป่า และ Extrusion ต่างกันอย่างไร

สำหรับข้อต่อรับแรงดัน การเปลี่ยนวัสดุหรือใช้เม็ดรีไซเคิลโดยไม่ทดสอบใหม่อาจทำให้การหดตัว ความเหนียว และความแข็งแรงของเกลียวเปลี่ยนได้ ต้องกำหนดวัตถุดิบ กระบวนการ และเกณฑ์รับชิ้นงานให้ตรวจสอบย้อนหลังได้

โรงงานควรตรวจอะไรบ้างก่อนผลิตจำนวนมาก

• ตรวจ Certificate หรือข้อมูลวัตถุดิบตามสเปกที่ตกลงกัน

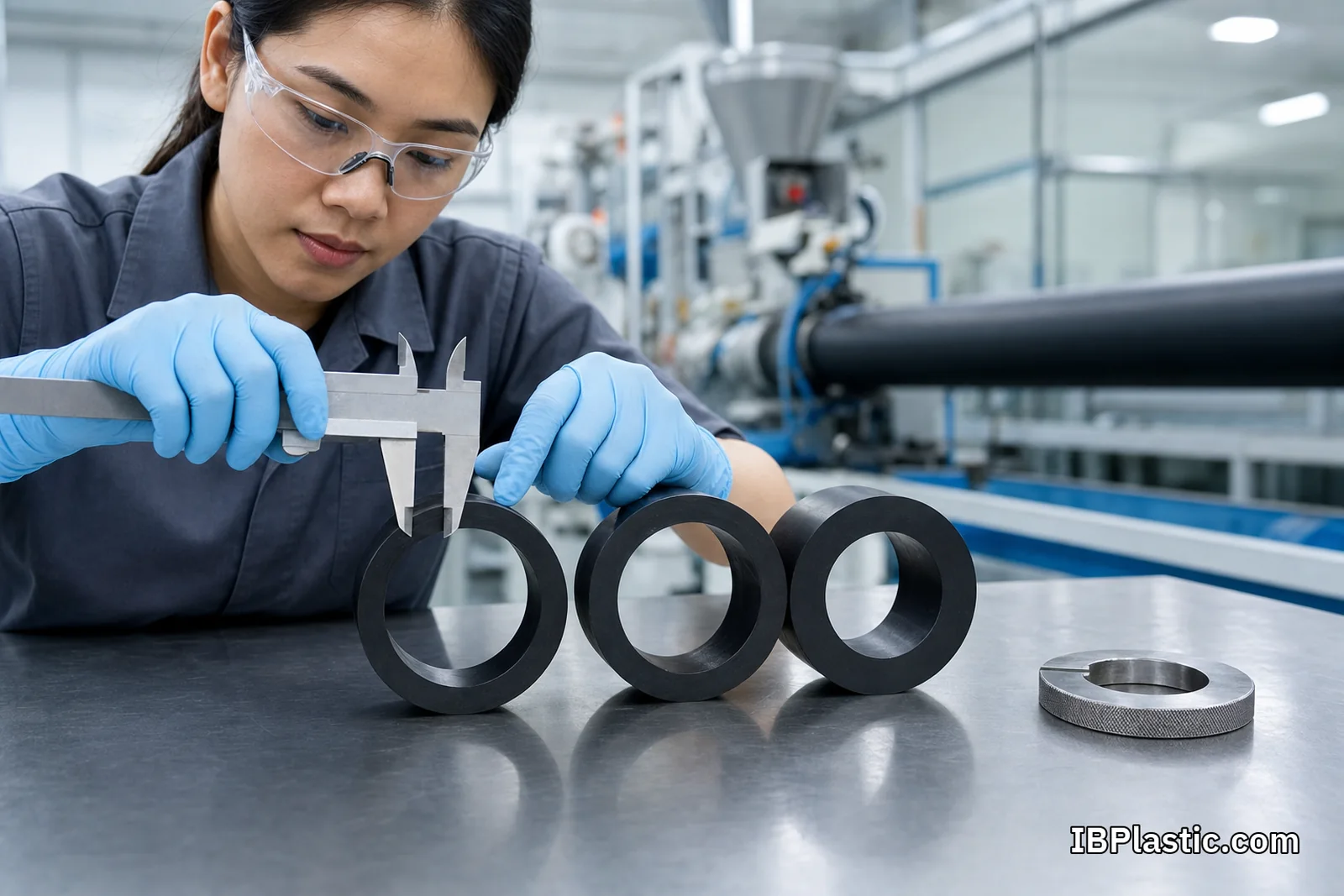

• ตรวจเส้นผ่านศูนย์กลาง ความหนา ความเยื้องศูนย์ ความกลม และน้ำหนักต่อความยาวของท่อ
• ตรวจเกลียว บาร์บ ร่องโอริง ระยะสอด และหน้าซีลของข้อต่อ
• ทดสอบประกอบกับท่อและชิ้นส่วนคู่จริง ไม่ใช่ตรวจชิ้นงานเดี่ยวอย่างเดียว

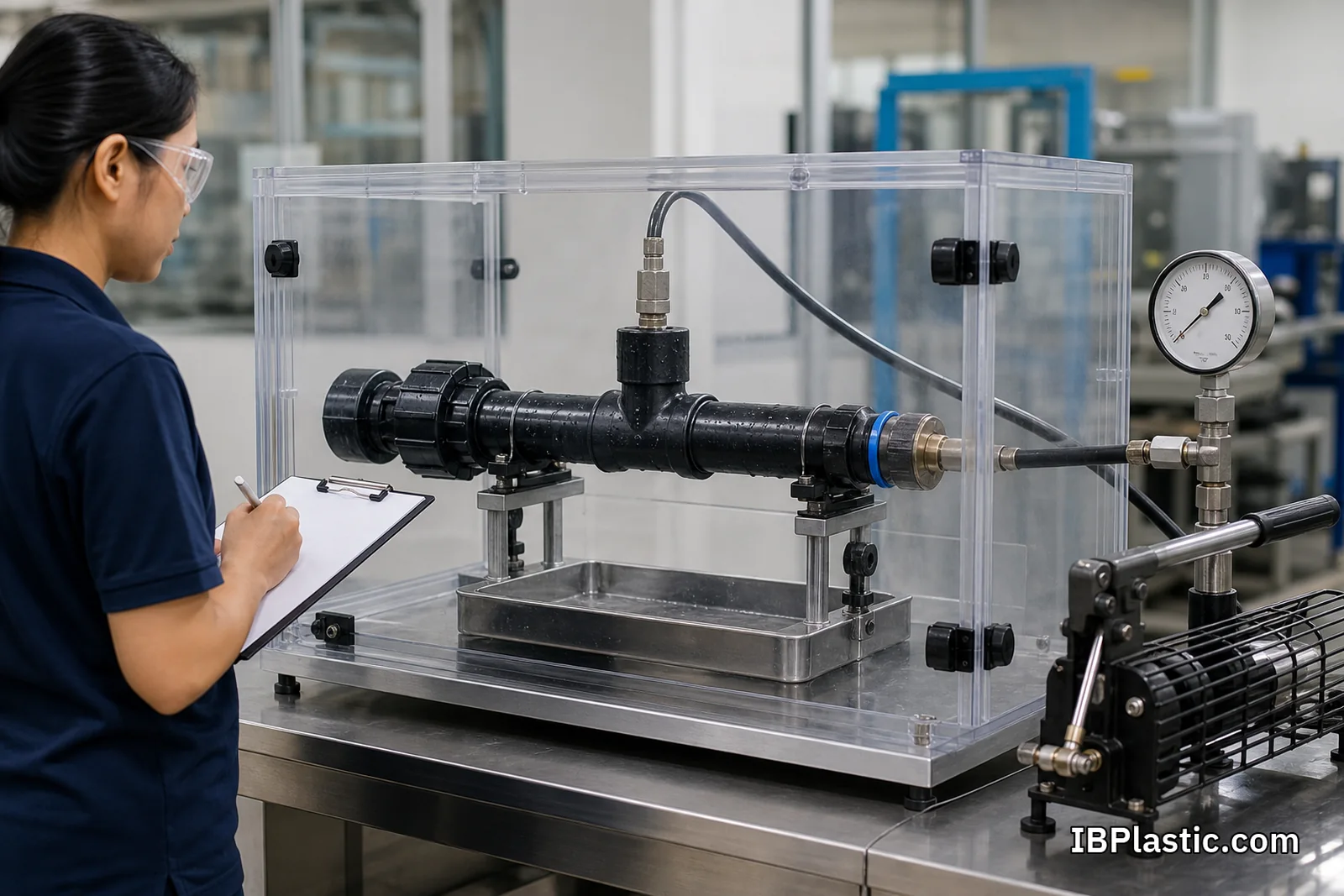

• ทดสอบการรั่ว แรงดันคงที่ แรงดันเป็นรอบ หรือแรงดันแตกตามข้อกำหนดผลิตภัณฑ์และวิธีที่ตกลงกัน
• ตรวจผลหลังสัมผัสอุณหภูมิ UV และสารเคมีเมื่อเป็นเงื่อนไขสำคัญของงาน
• เก็บตัวอย่างมาตรฐานและบันทึก Lot เพื่อใช้วิเคราะห์เมื่อเกิดปัญหาในภาคสนาม

แผนทดสอบต้องสัมพันธ์กับความเสี่ยงและข้อกำหนดจริง ไม่ควรนำผลทดสอบหนึ่งขนาดไปอ้างแทนทุกขนาดโดยไม่มีหลักเกณฑ์ ดูแนวทางเพิ่มเติมได้ที่ การควบคุมคุณภาพในโรงงานพลาสติก

Checklist ก่อนเลือกซื้อหรือส่งแบบให้โรงงาน

1. Flow และแรงดันของแต่ละโซน รวมถึงแรงดันสูงสุดที่คาดว่าจะเกิด
2. ขนาดจริง มาตรฐาน และวัสดุของท่อกับชิ้นส่วนคู่ประกอบ
3. ความยาวท่อ ความต่างระดับ จำนวนวาล์ว ข้องอ ฟิลเตอร์ และหัวจ่าย
4. วิธีติดตั้งเหนือดิน ฝังดิน หรือในโรงเรือน
5. อุณหภูมิ แดด ปุ๋ย และสารเคมีที่สัมผัส
6. วิธีต่อ วิธีซีล แรงขัน และการยึดรั้งที่ต้องใช้
7. อายุเป้าหมาย เกณฑ์ทดสอบ และเอกสารที่ต้องส่งมอบ
8. จำนวนตัวอย่าง จำนวนต่อ Lot และยอดผลิตต่อปี

หากเป็นสินค้าใหม่ ควรทำต้นแบบหรือ Pilot Lot แล้วทดสอบกับระบบจริงก่อนเปิดผลิตเต็มจำนวน สำหรับการวางแผนปริมาณเริ่มต้น อ่านต่อได้ที่ MOQ ในการผลิตพลาสติก

สรุป

การเลือกท่อและข้อต่อพลาสติกงานเกษตรให้ทนแรงดันต้องเริ่มจาก Flow, Pressure, Surge, อุณหภูมิ และเส้นทางของระบบ แล้วจึงเลือกวัสดุ ขนาด DR/SDR หรือ Pressure Class และวิธีต่อให้สัมพันธ์กัน จุดเปลี่ยนวัสดุ ซีล เกลียว และข้อต่อเป็นตำแหน่งที่ควรให้ความสำคัญเท่ากับตัวท่อ

หากต้องการพัฒนาท่อ ข้อต่อ วาล์ว หรือชิ้นส่วนระบบน้ำเกษตรแบบ OEM ควรส่งแบบ ขนาดท่อ มาตรฐานเกลียว แรงดัน สารที่สัมผัส วิธีติดตั้ง ปริมาณผลิต และเกณฑ์ทดสอบผ่าน IBPlastic.com เพื่อประเมินวัสดุ กระบวนการผลิต แม่พิมพ์ และแผนควบคุมคุณภาพอย่างเหมาะสม
