แก้แบบสินค้าเดิม ต้องทำแม่พิมพ์ใหม่ไหม? แนวทางดัดแปลงโมลพลาสติก

แต่คำตอบต้องมาจากการเทียบแบบ Revision เก่ากับใหม่ ตรวจแม่พิมพ์จริง และประเมินผลต่อ Gate, Cooling, Ejection, Parting Line, Slider/Lifter และอายุที่เหลือ การดูเฉพาะชิ้นงานหรือรูปถ่ายไม่พอ โดยเฉพาะเมื่อไม่มีไฟล์แม่พิมพ์และประวัติการซ่อม

สิ่งสำคัญคือเข้าใจทิศทางตรงข้ามระหว่าง “เนื้อพลาสติก” กับ “เนื้อเหล็ก”: หากต้องการเพิ่มพลาสติกในชิ้นงาน มักต้องกัดเหล็กออกจากแม่พิมพ์ ซึ่งโดยทั่วไปทำได้ง่ายกว่า ส่วนการลดพลาสติกมักต้องเติมเหล็ก เชื่อม หรือทำ Insert ใหม่

เริ่มจากนิยามปัญหา ไม่ใช่เริ่มจากวิธีแก้แม่พิมพ์

ก่อนสั่งกัดหรือเชื่อม ต้องยืนยันว่าปัญหาเกิดจากแบบจริงหรือไม่ เพราะอาการประกอบไม่ได้ บิดงอ รอยยุบ ครีบ หรือขนาดคลาดอาจมาจากหลายสาเหตุ

• Revision ของชิ้นงานหรือชิ้นส่วนประกบไม่ตรงกัน
• วัสดุหรือค่า Shrinkage เปลี่ยน
• Process Window ไม่เสถียร
• แม่พิมพ์สึก ระบบน้ำอุดตัน หรือกลไกฝืด
• Fixture และวิธีวัดไม่สัมพันธ์กับ Datum
• การเก็บชิ้นงานและระยะเวลาหลังฉีดต่างกัน
• แบบผลิตภัณฑ์มีปัญหาจริง

ควรเปรียบเทียบ Drawing, CAD, Golden Sample, ผลราย Cavity และ Last Good Setting หากสาเหตุมาจาก Process หรือการสึก การแก้ Geometry อาจไม่แก้ต้นเหตุและทำให้แบบเสีย

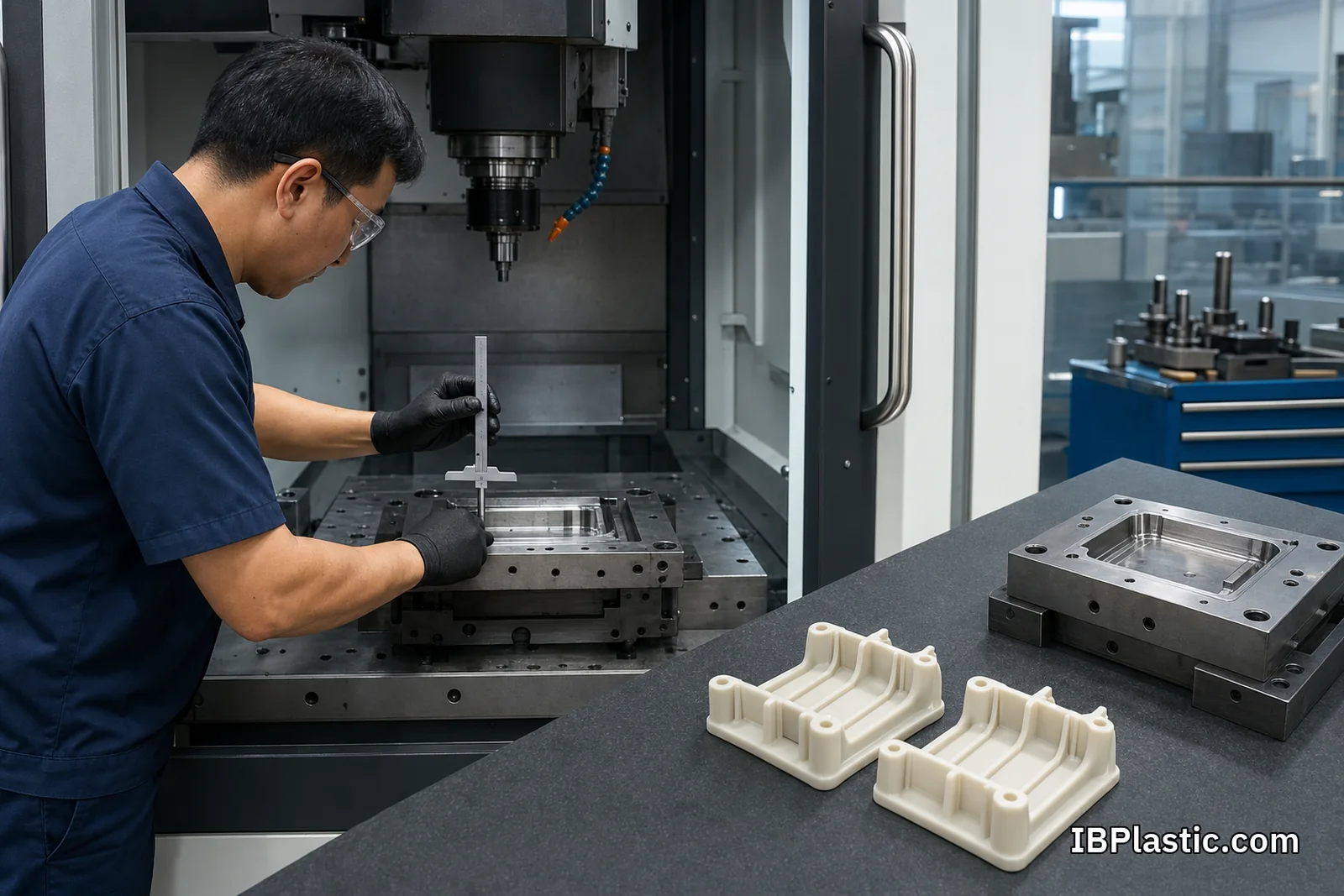

Steel-safe: เพิ่มเนื้อพลาสติกมักง่ายกว่าลดเนื้อ

หลัก Steel-safe หรือ Metal-safe หมายถึงการเผื่อแบบให้การปรับครั้งถัดไปทำได้โดย เอาโลหะออกจากแม่พิมพ์ ไม่ใช่ต้องเติมโลหะกลับเข้าไป

จากมุมชิ้นงาน ตัวอย่างที่อาจเป็น Steel-safe ได้แก่

• ทำผนังหรือ Boss ให้หนาขึ้น
• เพิ่ม Rib, Gusset หรือปุ่มนูน
• ลดเส้นผ่านศูนย์กลางรู
• ลดช่องว่างหรือเพิ่มพื้นที่สัมผัส
• เพิ่มข้อความนูนหรือ Feature บางชนิดในตำแหน่งที่เครื่องมือเข้าถึง

แต่คำว่า “ทำได้ง่ายกว่า” ไม่ได้แปลว่าทำได้ทุกตำแหน่ง ต้องดู Draft, ความหนาผนัง, Sink Mark, การไหล, Ejection และระยะเหล็กที่เหลือด้วย แนวคิด Steel-safe จาก Protolabs สรุปหลักเดียวกันว่าเอาโลหะออกได้ง่ายกว่าการเติมกลับ จึงควรวางทิศทางการปรับตั้งแต่ก่อนทำแม่พิมพ์

ถ้าต้องลดเนื้อพลาสติก มีทางเลือกอะไร

การลดความหนา ตัด Rib ออก ลดขนาด Feature หรือทำรูให้ใหญ่ขึ้น หมายถึงต้องมีเหล็กเพิ่มในโพรงแม่พิมพ์ วิธีที่เป็นไปได้ขึ้นกับตำแหน่ง ผิว และภาระ

ทำ Insert ใหม่

หากตำแหน่งเดิมออกแบบเป็น Insert ถอดเปลี่ยนได้ วิธีนี้มักควบคุมคุณภาพและซ่อมในอนาคตง่าย สามารถทำ Insert เผื่อ Revision หลายแบบได้ แต่ต้องมีพื้นที่รับแรง สกรู/Key และแนวประกบที่เหมาะสม

ตัด Pocket แล้วใส่ Insert เพิ่ม

ตำแหน่งที่เดิมเป็นเหล็กชิ้นเดียวอาจกัดเป็น Pocket แล้วใส่ Insert ใหม่ วิธีนี้สร้างรอยต่อเพิ่มและต้องตรวจการระบายก๊าซ การหล่อเย็น ความแข็งแรง และความเสี่ยง Witness Line บนชิ้นงาน

เชื่อมเติมแล้วกัดใหม่

ใช้ได้ในบางเกรดเหล็กและบางตำแหน่ง แต่ต้องวางแผนการเตรียมผิว Preheat, Filler, Welding Process, Post-weld Treatment, การกัด/EDM การขัด และการตรวจรอยแตก

คู่มือ Welding of Uddeholm Tool Steels ระบุว่าการซ่อมเครื่องมือผิวขัดหรือผิว Texture ต้องควบคุมวัสดุเติม การเตรียมผิว และขั้นตอนเชื่อมอย่างเหมาะสม การเชื่อมโดยไม่ทราบเกรดเหล็กและสภาพ Heat Treatment อาจทำให้ความแข็ง สีผิว หรือการขัดต่างจากพื้นที่เดิม

ทำ Core หรือ Cavity ใหม่เฉพาะฝั่ง

หากการแก้กระทบ Geometry หลายจุดในฝั่งเดียว การทำ Core/Cavity Plate หรือ Insert ชุดใหม่อาจคุ้มและเสถียรกว่าการเชื่อมหลายตำแหน่ง โดยยังใช้ Mold Base, Hot Runner หรือระบบมาตรฐานเดิมได้หากสภาพดีและ Interface ตรง

ตัวอย่างการแก้แบบและสิ่งที่ต้องตรวจ

ปรับความหนาผนัง

ผนังหนาขึ้นอาจกัดเหล็กเพิ่มได้ แต่ต้องตรวจความหนาสม่ำเสมอ Sink, Cooling Time และ Warp ผนังบางลงอาจต้องทำ Insert/เชื่อม และต้องยืนยันว่า Melt ยังเติมเต็ม

เพิ่มหรือลด Rib และ Boss

การเพิ่ม Feature มักกัดเหล็ก แต่ Rib ลึกหรือบางต้องดูการกัด/EDM, Draft, Vent และการดันชิ้นงาน การตัด Feature เดิมออกต้องเติมเหล็กหรือเปลี่ยน Insert

เปลี่ยนขนาดรู

รูที่เกิดจาก Core Pin มักแก้ด้วยการเปลี่ยน Pin หากโครงสร้างเอื้อ การทำรูเล็กลงใช้ Pin เล็กลงจึงเพิ่มพลาสติก แต่ต้องตรวจความแข็งแรงของ Pin ส่วนรูใหญ่ขึ้นต้องใช้ Pin ใหญ่และอาจต้องขยายรูรองรับในแม่พิมพ์

เปลี่ยน Snap-fit หรือจุดล็อก

ต้องทดสอบแรงประกอบ แรงถอด Strain และการล้าตามวัสดุจริง การเพิ่ม Undercut อาจทำให้ต้องเพิ่ม Slider, Lifter หรือปรับ Shut-off ซึ่งเป็นการเปลี่ยนโครงสร้างใหญ่กว่าที่เห็นจาก CAD

เปลี่ยนโลโก้และ Texture

โลโก้บน Insert ถอดได้แก้ง่ายกว่ากัดบน Cavity หลัก โลโก้นูน/จมมีทิศทางการแก้ต่างกัน ต้องดูความลึก Draft Tool Access และผิวรอบข้าง หากมี Texture ต้องจับคู่ Grain และ Gloss ไม่เช่นนั้นรอยซ่อมอาจมองเห็นชัด

ปรับขนาดภายนอกหรือ Datum

แม้เปลี่ยนเพียงเศษมิลลิเมตร อาจกระทบ Parting Line, Shut-off, Slide, Gauge และชิ้นส่วนประกบ ควรกำหนด Datum และ Tolerance Stack ใหม่ ไม่ควรสั่ง “เพิ่มอีก 0.5 มม.” โดยไม่ระบุผิวอ้างอิงและทิศทาง

การแก้หนึ่งจุดอาจกระทบระบบอื่น

Gate และการไหล

การเพิ่มความหนาหรือย้าย Feature เปลี่ยน Flow Length, Pressure Drop, Weld Line และจุดดักอากาศ อาจต้องแก้ Gate หรือ Vent พร้อมกัน แต่ไม่ควรย้าย Gate โดยไม่ดูรอยบนชิ้นงานและ Runner Balance

Cooling

การกัดลึกหรือทำ Pocket ใหม่อาจเข้าใกล้หรือทะลุทางน้ำ การเพิ่มเนื้อพลาสติกยังเพิ่มภาระการเย็นและ Cycle Time ต้องตรวจ Cooling Diagram และระยะจากผิว Cavity ก่อนกัด

Ejection

Geometry ใหม่อาจติดแม่พิมพ์ ต้องเพิ่ม Draft เปลี่ยน Ejector Pin หรือปรับพื้นที่ดัน การเพิ่ม Pin ต้องตรวจพื้นที่ด้านหลังและตำแหน่งระบบน้ำ

Parting Line และ Shut-off

การเปลี่ยนผิวที่ปิดกันอาจทำให้ครีบ Crush หรือ Alignment เสีย ต้องตรวจ Contact Pattern และแรงปิด ไม่ควรขัด Shut-off ให้หลวมเพื่อแก้การติดชั่วคราว

Slider และ Lifter

การแก้ Undercut อาจเปลี่ยน Stroke, มุม Cam, ระยะ Lock และพื้นที่รับแรง หากไม่เหลือเนื้อเหล็กเพียงพออาจต้องทำกลไกใหม่หรือแม่พิมพ์ใหม่

Hot Runner และจำนวน Cavity

การเปลี่ยน Gate Location, Drop, Pitch หรือจำนวน Cavity อาจเกินขอบเขตของ Manifold เดิม การฝืนดัดแปลงอาจแพงกว่าทำชุดใหม่และทำให้ Balance ไม่ดี

ขั้นตอนประเมินแม่พิมพ์เดิมอย่างเป็นระบบ

1. Freeze Revision ที่จะประเมิน

ต้องมีไฟล์เก่าและใหม่ที่ระบุ Revision ชัด ทำ Markup จุดเปลี่ยนพร้อม Dimension, Tolerance, Surface และ Functional Requirement ห้ามใช้ภาพ Screenshot เป็นข้อมูลหลัก

2. ทำ Difference Analysis

ซ้อน 3D หรือเปรียบเทียบผิว เพื่อแยกแต่ละจุดว่าเป็น

• กัดเหล็กออกได้
• ต้องเติมเหล็ก/เชื่อม
• ทำ Insert หรือ Plate ใหม่
• กระทบกลไกและ Utilities
• ไม่สามารถทำในแม่พิมพ์เดิม

3. ตรวจแม่พิมพ์จริง

ยืนยันหมายเลขแม่พิมพ์ เกรด/ความแข็งของเหล็ก Shot สะสม สภาพ Core/Cavity, Cooling, Hot Runner, Ejection, Slider/Lifter และประวัติซ่อม ตรวจว่าไฟล์ CAD ตรงกับ As-built จริงหรือไม่

4. เลือกวิธีแก้และทำ Risk Review

ระบุขั้นตอน Machining, EDM, Welding, Heat Treatment, Polishing/Texture, Assembly และ Inspection พร้อมความเสี่ยงต่อผิว ขนาด Strength, Cooling และอายุแม่พิมพ์

5. ออกใบเสนอราคาแยกทางเลือก

ควรเปรียบเทียบอย่างน้อย 3 ทางเลือก

1. แก้แม่พิมพ์เดิม
2. ทำ Insert/Core/Cavity ใหม่บางส่วน
3. ทำแม่พิมพ์ใหม่

ราคาแต่ละทางเลือกต้องรวม Trial, Measurement, Sample, Transport, Downtime และจำนวนรอบแก้ที่ครอบคลุม ไม่ใช่เฉพาะค่าแรงกัด

6. อนุมัติแบบก่อนตัดเหล็ก

ออก DFM และ Tool Modification Drawing ที่ระบุผิวตัด จุดเชื่อม Insert ใหม่ วัสดุ ความแข็ง และเกณฑ์รับ ห้ามเริ่มจากคำสั่งในแชตโดยไม่มี Revision Control

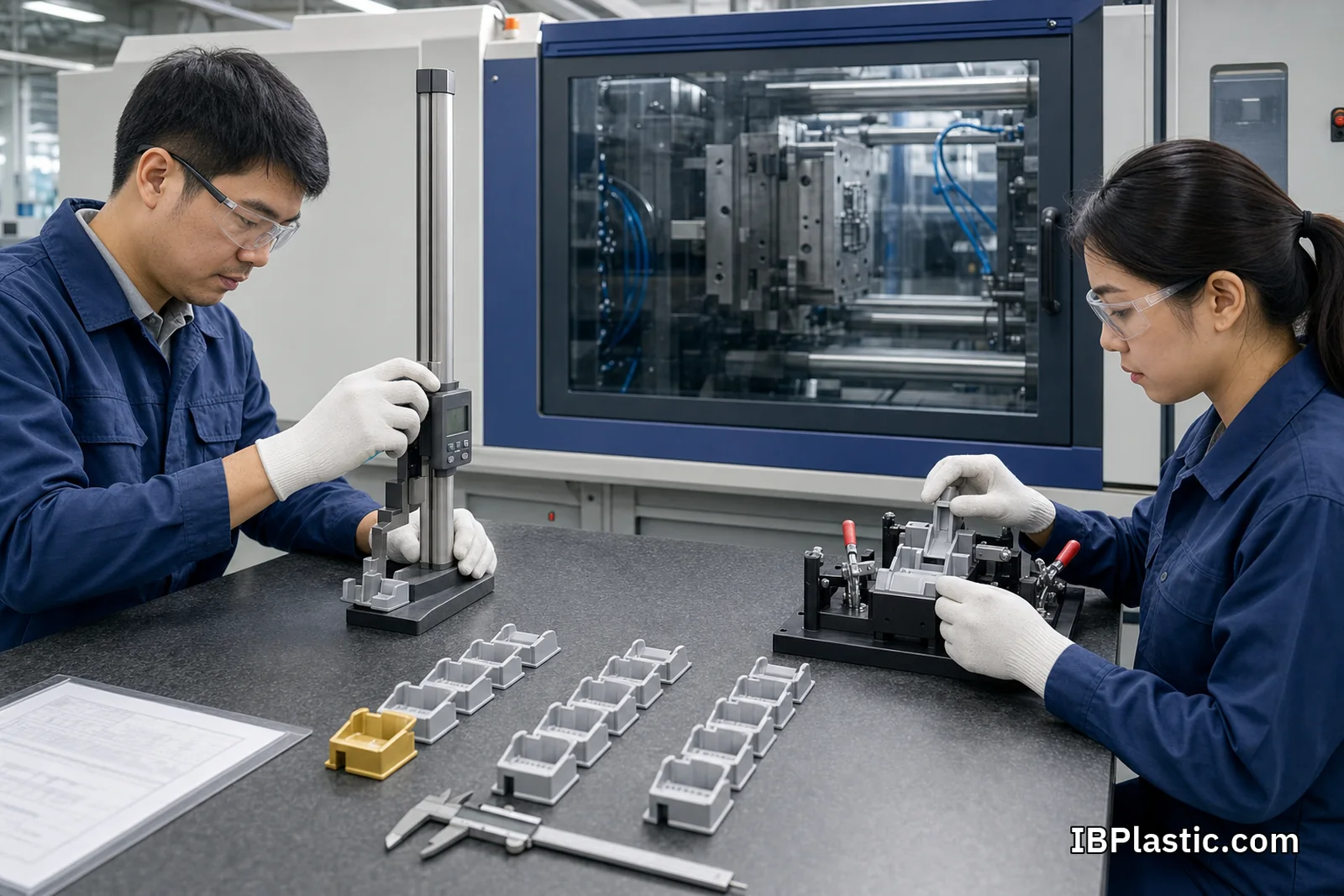

หลังแก้ต้องทดลองและอนุมัติใหม่

การที่แม่พิมพ์ประกอบกลับได้ไม่ได้แปลว่าชิ้นงานผ่าน หลังแก้ควรทำ Trial ภายใต้ Process Window ที่ควบคุมและตรวจอย่างน้อย

• ขนาดสำคัญและผลแยกตาม Cavity
• การประกอบกับชิ้นส่วนจริง
• ผิว สี Gloss Texture และรอยเชื่อม/รอย Insert
• Sink, Warp, Flash, Short Shot และ Burn Mark
• แรงดันฉีด แรงปิด Cushion และ Cycle Time
• การดันชิ้นงาน Gate Vestige และรอย Ejector
• อุณหภูมิและการไหลของ Cooling Circuit ที่เกี่ยวข้อง
• ความแข็งแรง การล้า การรั่ว หรือการทดสอบใช้งานตามหน้าที่

ควรเก็บชิ้นงาน Before/After, Dimensional Report, Process Sheet และ Golden Sample Revision ใหม่ หากแก้หลาย Cavity ต้องตรวจทุก Cavity ไม่ควรอนุมัติจากตัวอย่างชิ้นเดียว

เมื่อใดควรหยุดแก้และทำแม่พิมพ์ใหม่

การทำใหม่มักสมเหตุผลกว่าเมื่อ

• Geometry หลัก ขนาดภายนอก หรือ Parting Line เปลี่ยนมาก
• ต้องเพิ่มกลไก Slider/Lifter หลายชุดแต่พื้นที่เดิมไม่พอ
• Gate, Hot Runner, Cooling และ Ejection ต้องเปลี่ยนพร้อมกัน
• เหล็กเดิมไม่ทราบเกรด เชื่อม/ซ่อมหลายครั้ง หรือมีรอยแตก
• แม่พิมพ์ใกล้สิ้นอายุและมีปัญหาคุณภาพอยู่แล้ว
• จำนวน Cavity หรือกำลังผลิตใหม่ต่างจากเดิมมาก
• ค่าแก้รวม Trial และ Downtime เข้าใกล้แม่พิมพ์ใหม่
• ไม่มีไฟล์ As-built และการ Reverse Engineer มีความเสี่ยงสูง
• งานใหม่ต้องการ Tolerance, ผิว หรือการรับรองสูงกว่าเดิม
• ต้องเก็บ Revision เก่าไว้ผลิตควบคู่กับ Revision ใหม่

อย่าประเมินจาก “ค่าแก้ถูกกว่า” เพียงรายการเดียว ต้องดูโอกาสแก้ซ้ำ อายุที่เหลือ Output และต้นทุนของเสียตลอดโครงการด้วย

ถ้าต้องผลิต Revision เก่าและใหม่พร้อมกัน

การแก้แบบถาวรบนแม่พิมพ์เดิมอาจทำให้กลับไปผลิตรุ่นเก่าไม่ได้ ทางเลือกคือทำ Changeable Insert แยกชุด ทำ Core/Cavity ชุดที่สอง หรือทำแม่พิมพ์ใหม่สำหรับรุ่นใหม่

ควรกำหนดหมายเลข Insert, Revision, ตำแหน่งเก็บ และ Poka-yoke ป้องกันใส่ผิด พร้อม Process Sheet และ Golden Sample ของแต่ละรุ่น หากใช้ Insert สลับ ต้องรวมเวลา Changeover และความเสี่ยงผิว/รอยต่อในต้นทุน

เอกสารที่ควรได้รับหลังแก้

• CAD และ Drawing As-built Revision ล่าสุด
• Tool Modification Drawing และรายการชิ้นส่วนที่เปลี่ยน
• เกรดเหล็ก ความแข็ง และ Welding/Heat-treatment Record หากมี
• ภาพก่อน–หลังและผลตรวจแม่พิมพ์
• Trial Report, Process Window และ Dimensional Report
• Cooling/Hot-runner/Electrical Diagram ที่แก้แล้ว
• Golden Sample และเกณฑ์อนุมัติ
• Shot Counter และ Maintenance History ต่อเนื่อง
• รายการ Spare Parts และเงื่อนไขรับประกันหลังแก้

หากยังไม่ชัดว่าใครมีสิทธิอนุมัติและใครเป็นเจ้าของไฟล์หรือชิ้นส่วนที่แก้ ควรตรวจ สิทธิความเป็นเจ้าของแม่พิมพ์ ก่อนออก PO และใช้ประวัติจาก การประเมินอายุแม่พิมพ์ฉีด ประกอบการตัดสินใจ

ข้อมูลที่ควรส่งให้โรงงานประเมิน

1. 3D CAD และ 2D Drawing Revision เก่า–ใหม่
2. Markup จุดเปลี่ยนพร้อมเหตุผลและระดับความสำคัญ
3. ตัวอย่างเดิม ชิ้นส่วนประกบ และ Fixture จริง
4. วัสดุ สี Filler และ Shrinkage ที่ใช้
5. ผลวัดแยก Cavity และปัญหาจากการผลิตจริง
6. ภาพแม่พิมพ์ Tool Number, Shot และประวัติซ่อม
7. ยอดผลิตต่อเดือนและยอดคงเหลือตลอดโครงการ
8. กำหนดหยุดผลิตและวันที่ต้องได้ Sample
9. เกณฑ์รับขนาด ผิว ฟังก์ชัน ความแข็งแรง และ Cycle Time
10. ข้อกำหนดว่าจะต้องกลับไปผลิต Revision เก่าได้หรือไม่

หากยังไม่มีแบบที่พร้อมตัดเหล็ก ควรย้อนตรวจขั้นตอน ออกแบบผลิตภัณฑ์พลาสติกจากไอเดียสู่การผลิต และทำ Prototype/Assembly Test ก่อนอนุมัติแก้แม่พิมพ์

สรุป

แม่พิมพ์เดิมแก้ได้หรือไม่ขึ้นกับทิศทางเนื้อพลาสติกกับเนื้อเหล็ก ตำแหน่งที่แก้ โครงสร้างเดิม วัสดุเหล็ก ระบบ Gate/Cooling/Ejection กลไก และอายุที่เหลือ หลัก Steel-safe ช่วยให้แก้ด้วยการกัดเหล็กออกได้ง่ายกว่า แต่ทุกจุดยังต้องผ่าน DFM และ Risk Review

ทางเลือกที่ดีที่สุดอาจเป็นการกัดเล็กน้อย ทำ Insert ใหม่ เปลี่ยน Core/Cavity บางส่วน หรือทำแม่พิมพ์ใหม่ทั้งชุด การตัดสินใจควรเทียบต้นทุนรวม คุณภาพ Output, Downtime และความสามารถในการผลิต Revision เก่า–ใหม่ ไม่ใช่เทียบราคาแม่พิมพ์เพียงบรรทัดเดียว หากต้องการประเมินกับ IBPlastic ให้ส่งไฟล์ Revision ทั้งสอง ตัวอย่างจริง ข้อมูลวัสดุ ผลวัด และภาพแม่พิมพ์พร้อมประวัติ แล้วดู บริการ Mold & Tooling; ความเป็นไปได้ของการแก้ต้องยืนยันหลังตรวจแบบและสภาพแม่พิมพ์จริง ไม่ควรรับรองจากรูปถ่ายเพียงอย่างเดียว
