ท่อร้อยสายไฟพลาสติกในงานก่อสร้าง เลือกเกรดไหนให้ปลอดภัยและทนงาน

การเลือกให้ปลอดภัยจึงต้องเริ่มจากตำแหน่งติดตั้ง แบบระบบไฟฟ้า มาตรฐานที่โครงการกำหนด และเอกสารรับรองของผลิตภัณฑ์ ไม่ควรตัดสินจากสี ความหนาที่มองเห็น หรือราคาต่อเมตรเพียงอย่างเดียว บทความนี้อธิบายวิธีคัดเลือก ตั้งแต่ชนิดท่อ สมบัติที่ต้องตรวจ ขนาดและอุปกรณ์ต่อ ไปจนถึงการติดตั้งและตรวจรับหน้างาน

> ข้อควรทราบ: งานออกแบบและติดตั้งระบบไฟฟ้าควรดำเนินการตามแบบและข้อกำหนดฉบับล่าสุดของโครงการ โดยวิศวกรหรือช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม เนื้อหานี้ใช้เป็นแนวทางเตรียมข้อมูล ไม่ใช่แบบก่อสร้างหรือการรับรองผลิตภัณฑ์

ท่อร้อยสายไฟพลาสติกไม่ได้มีเกรดเดียว

คำว่าเกรดสำหรับท่อร้อยสายไฟควรสื่อถึงสมบัติที่ตรวจสอบได้ ไม่ใช่คำโฆษณากว้าง ๆ เช่น “เกรดดี” หรือ “เกรดก่อสร้าง” ผู้ซื้อควรถามว่าผลิตภัณฑ์ถูกออกแบบสำหรับตำแหน่งใด มีการทดสอบเรื่องใด ใช้ร่วมกับข้อต่อแบบไหน และมีข้อจำกัดด้านอุณหภูมิ แสงแดด แรงกระแทก หรือการฝังในคอนกรีตอย่างไร

ท่อที่พบในงานก่อสร้างแบ่งตามลักษณะการใช้งานได้หลายกลุ่ม เช่น

• ท่อแข็งผิวเรียบ เหมาะกับแนวเดินที่ต้องการรูปทรงคงที่ ใช้ข้อต่อและข้องอเป็นระบบ
• ท่ออ่อนหรือลูกฟูก ช่วยเดินผ่านพื้นที่ซับซ้อนหรือเชื่อมอุปกรณ์ที่มีการสั่น แต่ต้องตรวจข้อจำกัดเรื่องการรับแรงและระยะใช้งาน
• ท่อสำหรับฝังใต้ดินหรือภายนอกอาคาร ต้องพิจารณาแรงกด ความชื้น น้ำเข้า สารเคมีในดิน และแสง UV ตามสภาพจริง
• ท่อเฉพาะระบบ อาจมีข้อกำหนดเพิ่มเติมเรื่องการไม่ลามไฟ ควัน อุณหภูมิ หรือการใช้งานในพื้นที่พิเศษ

ระบบท่อควรถูกเลือกเป็นชุด ทั้งตัวท่อ ข้อต่อ กล่องพัก แคลมป์ กาวหรือซีล และอุปกรณ์เข้าสู่ตู้ ไม่ควรเลือกเฉพาะตัวท่อแล้วใช้ข้อต่อที่ขนาดใกล้เคียงกันแต่ไม่ได้ออกแบบให้ทำงานร่วมกัน

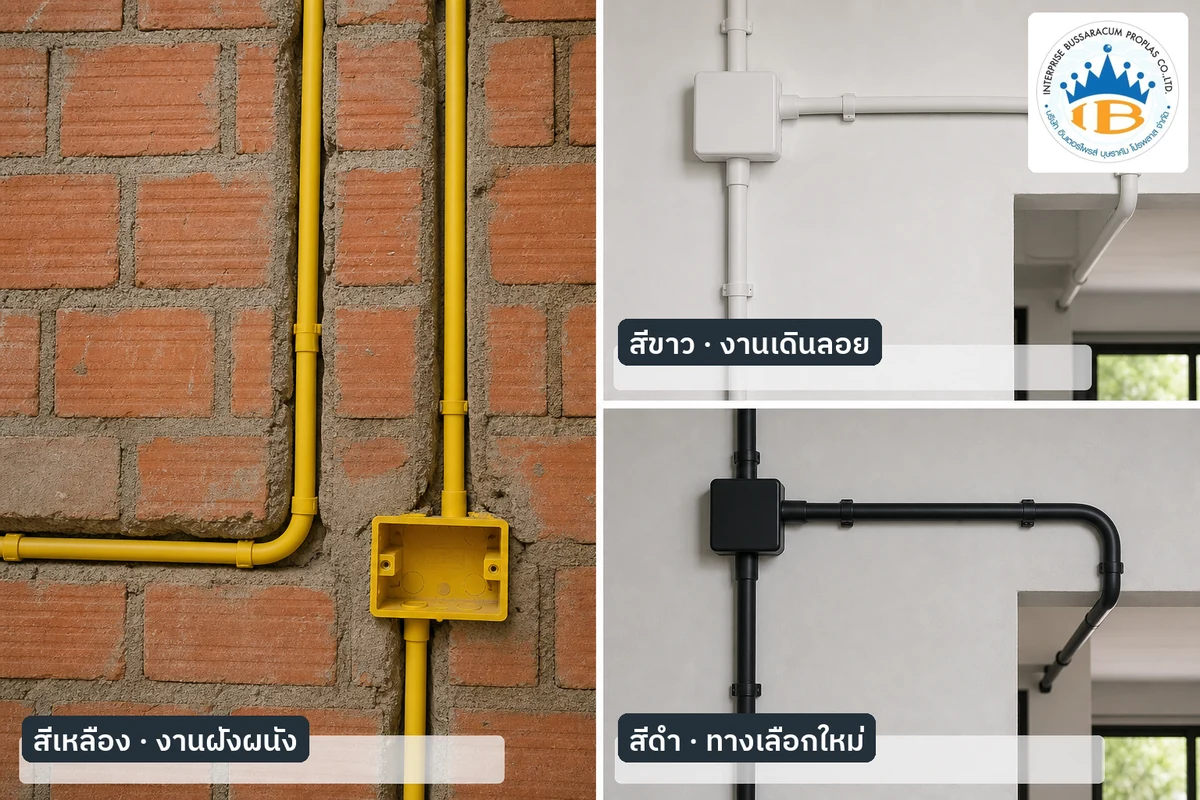

เริ่มเลือกจากตำแหน่งติดตั้ง

ตำแหน่งติดตั้งเป็นตัวกำหนดความเสี่ยงหลักและช่วยตัดตัวเลือกที่ไม่เหมาะออกได้เร็ว

ฝังในผนังหรือพื้นคอนกรีต

ท่อต้องทนแรงระหว่างขนย้าย การเหยียบ การผูกกับเหล็กเสริม และแรงจากการเทคอนกรีตโดยไม่แตกหรือยุบจนดึงสายไม่ได้ ข้อต่อต้องแน่นและควรปิดปลายท่อระหว่างก่อสร้างเพื่อไม่ให้เศษปูน น้ำ หรือวัสดุอื่นเข้าไปอุดตัน การจัดแนวต้องไม่ทำให้ท่อถูกเหล็กหรือแบบหล่อกดจนเสียรูป

เดินลอยภายในอาคารหรือเหนือฝ้า

ควรตรวจวิธีรองรับ ระยะจับยึด การขยายตัว และความเสี่ยงจากการกระแทกหรือความร้อนเหนือฝ้า แนวท่อต้องเข้าถึงกล่องพักและจุดตรวจสอบได้ ไม่ควรวางพาดบนโครงฝ้าหรืออาศัยสายไฟเป็นตัวรับน้ำหนัก

ภายนอกอาคารและพื้นที่เปียก

ต้องพิจารณา UV อุณหภูมิที่เปลี่ยนในแต่ละวัน น้ำที่ไหลตามแนวท่อ และความแน่นของจุดต่อ การระบุว่าตัวท่อทนแดดไม่ได้แปลว่าระบบทั้งหมดกันน้ำ เพราะน้ำมักเข้าทางข้อต่อ กล่อง หรือจุดเข้าสู่อุปกรณ์ หากต้องเดินกลางแจ้งควรอ่านแนวทางเพิ่มเติมเรื่อง การเลือกพลาสติกทนแดดและทน UV และเลือกกล่อง/ซีลให้เหมาะกับระดับการป้องกันที่แบบกำหนด

ฝังดินหรือพื้นที่เสี่ยงแรงกดสูง

ต้องประเมินความลึก ชั้นดิน การทรุดตัว ยานพาหนะที่วิ่งผ่าน การระบายน้ำ และการป้องกันระหว่างก่อสร้าง บางโครงการอาจกำหนดวัสดุหรือระบบท่อชนิดอื่นแทนพลาสติกในบางช่วง จึงต้องยึดแบบและข้อกำหนดโครงการเป็นหลัก ไม่ควรใช้ท่อทั่วไปแทนเพียงเพราะขนาดต่อกันได้

สมบัติที่ควรตรวจมากกว่าความหนา

ความหนาเป็นเพียงหนึ่งในตัวแปร ท่อที่หนาแต่สูตรวัสดุไม่เหมาะอาจเปราะ แตกเมื่อกระแทก หรือเสื่อมเมื่อเจอแดดได้ สิ่งที่ควรขอจากผู้ขายหรือโรงงานประกอบด้วย

• ประเภทวัสดุและขอบเขตการใช้งานที่ผู้ผลิตระบุ
• ความแข็งแรงต่อแรงกดและแรงกระแทกตามวิธีทดสอบที่อ้างอิง
• พฤติกรรมเมื่อได้รับความร้อนและคุณสมบัติการไม่ลามไฟเมื่อโครงการกำหนด
• ช่วงอุณหภูมิใช้งานและข้อจำกัดของการติดตั้ง
• ความทน UV หรือสภาพอากาศสำหรับงานกลางแจ้ง
• ความคงตัวของขนาด ความตรง ความเรียบของผิวใน และความสม่ำเสมอของผนัง
• ความเข้ากันได้กับข้อต่อ กาว ซีล และอุปกรณ์เข้าสู่กล่อง
• เครื่องหมาย รุ่น ล็อตผลิต และเอกสารรับรองที่ตรวจสอบย้อนกลับได้

มาตรฐาน IEC 61386 ใช้เป็นกรอบสากลสำหรับระบบท่อและข้อต่อเพื่อป้องกันและจัดการสาย ส่วนผลิตภัณฑ์ที่จำหน่ายในไทยอาจมีมาตรฐานผลิตภัณฑ์และข้อกำหนดโครงการที่เกี่ยวข้อง ผู้ซื้อควรตรวจเลขมาตรฐาน ขอบข่าย ใบอนุญาต และรุ่นสินค้าจากเอกสารฉบับปัจจุบัน ไม่ควรสรุปว่าผ่านมาตรฐานจากข้อความบนใบเสนอราคาเพียงอย่างเดียว

PVC, uPVC และพลาสติกชนิดอื่นเลือกอย่างไร

ท่อแข็งสำหรับงานระบบไฟฟ้าหลายประเภทผลิตจากพีวีซี แต่คำว่า PVC หรือ uPVC เพียงอย่างเดียวยังไม่พอจะยืนยันการใช้งาน เพราะสูตรสารเติมแต่ง โครงสร้างท่อ และการทดสอบผลิตภัณฑ์มีผลต่อสมรรถนะจริง หากต้องการเข้าใจพื้นฐานวัสดุ อ่านต่อได้ที่ PVC กับ uPVC ต่างกันอย่างไร

ท่อพลาสติกชนิดอื่น เช่น HDPE หรือท่ออ่อนจากโพลิเมอร์เฉพาะ อาจเหมาะกับงานฝังดิน งานสื่อสาร หรือการเชื่อมต่อเครื่องจักรบางแบบ แต่ต้องตรวจว่าผลิตภัณฑ์นั้นถูกออกแบบและรับรองสำหรับระบบที่นำไปใช้จริง ไม่ควรนำท่อน้ำ ท่อเกษตร หรือท่อบรรจุของเหลวมาใช้แทนท่อร้อยสายเพียงเพราะมีเส้นผ่านศูนย์กลางใกล้เคียง

สำหรับผู้ที่ต้องการรายละเอียดเฉพาะผลิตภัณฑ์ สามารถดูหัวข้อ ท่อร้อยสายไฟพีวีซี คุณสมบัติและการสั่งผลิต เพิ่มเติมได้

เลือกขนาดท่อจากสายและเส้นทางจริง

ขนาดท่อไม่ควรถูกกำหนดจากจำนวนสายอย่างเดียว ต้องดูขนาดภายนอกของสายแต่ละเส้น ชนิดฉนวน รัศมีดัด แรงดึง ระยะทาง จำนวนโค้ง และการระบายความร้อนตามข้อกำหนดที่ใช้กับโครงการด้วย ค่าพื้นที่บรรจุสายสูงสุดต้องคำนวณตามมาตรฐานหรือแบบ ไม่ควรใช้กฎจำง่ายเพียงตัวเลขเดียวกับทุกระบบ

แนวทางเตรียมข้อมูลมีดังนี้

1. ทำตารางชนิดและขนาดสายทุกเส้นในท่อแต่ละช่วง
2. ใช้เส้นผ่านศูนย์กลางภายนอกจริงจากผู้ผลิตสาย ไม่ใช้เฉพาะพื้นที่หน้าตัดตัวนำ
3. ตรวจจำนวนและรัศมีของจุดโค้ง รวมถึงตำแหน่งกล่องดึงหรือกล่องพักสาย
4. เผื่อการติดตั้งจริงโดยไม่ทำให้ท่อใหญ่เกินจนจัดแนวและยึดยาก
5. หากมีแผนเพิ่มสาย ให้ระบุวงจรสำรองในแบบ ไม่ใส่สายเพิ่มภายหลังโดยไม่ตรวจการบรรจุและความร้อน

ท่อที่แน่นเกินไปทำให้ดึงสายยาก ฉนวนอาจเสียหาย และซ่อมบำรุงลำบาก ส่วนท่อที่ใหญ่เกินจำเป็นเพิ่มต้นทุนข้อต่อ กล่อง และพื้นที่ติดตั้ง จึงควรให้ผู้ออกแบบคำนวณจากเส้นทางจริงก่อนออกใบสั่งซื้อ

ข้องอ ข้อต่อ และกล่องพักเป็นส่วนหนึ่งของระบบ

ปัญหาหน้างานจำนวนมากไม่ได้เกิดจากตัวท่อ แต่เกิดที่รอยต่อและจุดเปลี่ยนทิศทาง ข้องอที่แคบหรือท่อที่ถูกดัดจนตีบทำให้แรงดึงสายสูงและเสี่ยงทำลายฉนวน การต่อท่อไม่สุดบ่าอาจเปิดช่องให้ปูนหรือน้ำเข้า ส่วนกล่องพักที่เล็กเกินไปทำให้จัดสายและซ่อมยาก

ควรใช้ข้องอหรือเครื่องมือดัดที่เหมาะกับชนิดท่อ รักษารัศมีตามข้อกำหนด และเพิ่มกล่องดึงเมื่อแนวยาวหรือมีจุดโค้งหลายจุด ห้ามใช้ไฟลนหรือให้ความร้อนแบบควบคุมไม่ได้เพื่อดัดท่อ เพราะอาจทำให้ผนังบาง บิดตัว หรือเปลี่ยนสมบัติวัสดุโดยมองไม่เห็นจากภายนอก

จุดเข้าสู่กล่องต้องใช้อุปกรณ์ยึดและบูชชิงที่เหมาะสม ป้องกันขอบคมกดฉนวน และในพื้นที่เปียกต้องวางรายละเอียดการซีลร่วมกับ หลักการเลือกระดับ IP ของกล่องไฟฟ้าพลาสติก โดยไม่สรุปว่าระบบกันน้ำจากค่า IP ของกล่องเพียงชิ้นเดียว

ติดตั้งอย่างไรไม่ให้ท่อเสียก่อนร้อยสาย

การติดตั้งที่ดีต้องรักษาช่องภายในท่อให้โล่งตั้งแต่เริ่มวางแนวจนถึงวันดึงสาย ขั้นตอนที่ควรควบคุม ได้แก่

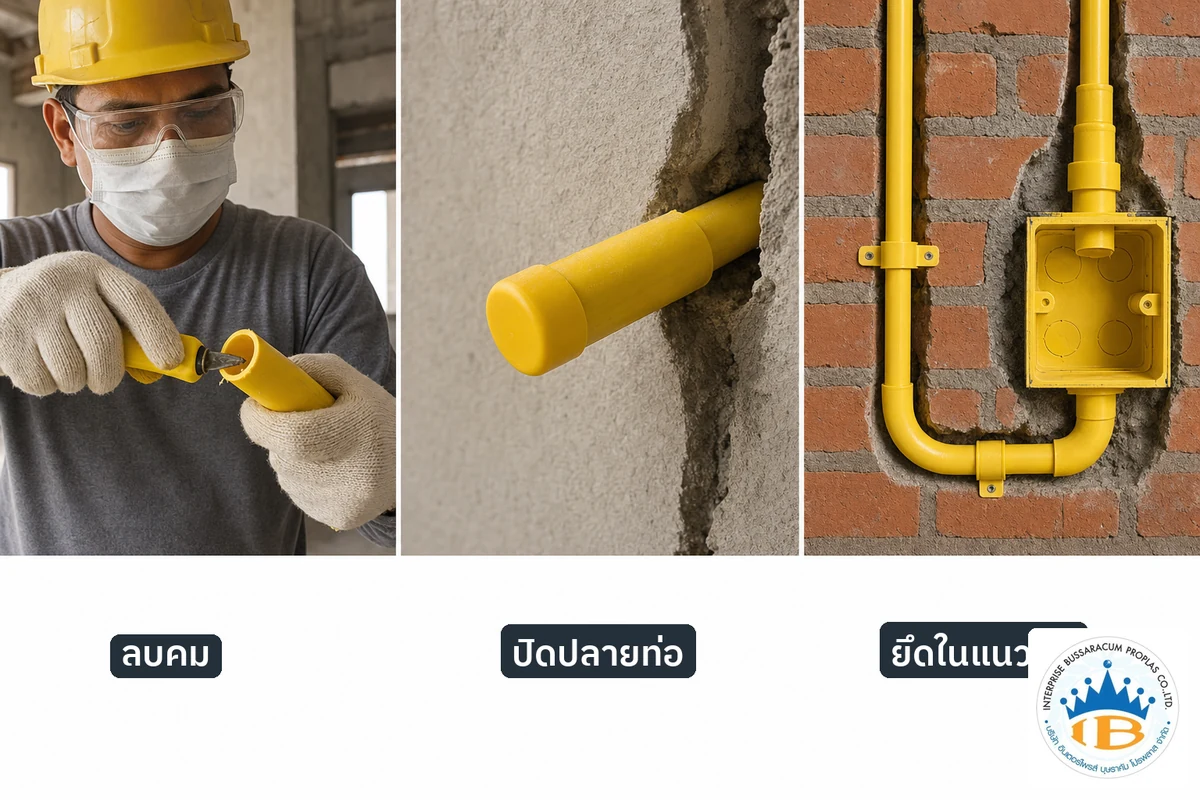

• ตัดปลายท่อให้ได้ฉาก ลบคม และกำจัดเศษพลาสติกภายใน
• ทดลองประกอบท่อ ข้อต่อ และกล่องก่อนใช้กาวหรือซีลตามระบบ
• ปิดปลายท่อทุกจุดระหว่างงานก่อสร้างด้วยจุกที่พอดี ไม่ใช้เศษกระดาษหรือวัสดุที่หลุดเข้าไปได้
• ยึดท่อไม่ให้ลอยหรือเคลื่อนระหว่างเทคอนกรีต และป้องกันจุดที่คนหรือรถเข็นอาจเหยียบ
• ไม่ฝืนดัดท่อจนผิวขาว แตกร้าว หรือหน้าตัดแบน
• จัดแนวให้เข้าถึงกล่องพักและไม่ชนงานระบบอื่น
• ตรวจความโล่งของท่อและเตรียมเชือกดึงสายตามวิธีที่โครงการอนุมัติ
• บันทึกภาพแนวท่อก่อนปิดผนังหรือเทคอนกรีต เพื่อใช้ตรวจสอบภายหลัง

หากพบรอยแตก ข้อต่อหลุด หรือท่อตีบ ควรแก้ก่อนปิดงาน ไม่ควรหวังว่าการดึงสายแรงขึ้นจะผ่าน เพราะความเสียหายต่อฉนวนอาจไม่เห็นทันทีแต่เพิ่มความเสี่ยงระยะยาว

เรื่องความร้อนและการไม่ลามไฟต้องดูเอกสารจริง

คำว่า “กันไฟ” “ทนไฟ” และ “ไม่ลามไฟ” มีความหมายและวิธีทดสอบต่างกัน ท่อพลาสติกทั่วไปไม่ได้ทำหน้าที่เป็นโครงสร้างทนไฟ และไม่สามารถใช้แทนระบบอุดปิดช่องเปิดกันไฟบริเวณผนังหรือพื้นแบ่งโซนได้ เมื่อเดินท่อผ่านผนังหรือพื้นที่ที่มีข้อกำหนดด้านอัคคีภัย ต้องใช้รายละเอียด firestop ที่ได้รับการออกแบบสำหรับชุดวัสดุนั้น

นอกจากนี้ การเลือกท่อไม่สามารถชดเชยการเลือกสาย อุปกรณ์ป้องกัน หรือการคำนวณโหลดที่ไม่ถูกต้อง หากโครงการกำหนดคุณสมบัติด้านความร้อนหรือการไม่ลามไฟ ควรขอรายงานทดสอบที่ระบุรุ่น วัสดุ และวิธีทดสอบตรงกับสินค้าที่ส่งจริง อ่านหลักการวัสดุเพิ่มเติมได้ที่ พลาสติกทนความร้อนและไม่ลามไฟสำหรับงานไฟฟ้า

ตรวจรับท่อและอุปกรณ์ก่อนเข้าหน้างาน

การตรวจรับควรเริ่มตั้งแต่ตัวอย่างก่อนสั่งล็อตใหญ่ ไม่ใช่รอพบปัญหาหลังฝังท่อแล้ว จุดตรวจพื้นฐานประกอบด้วย

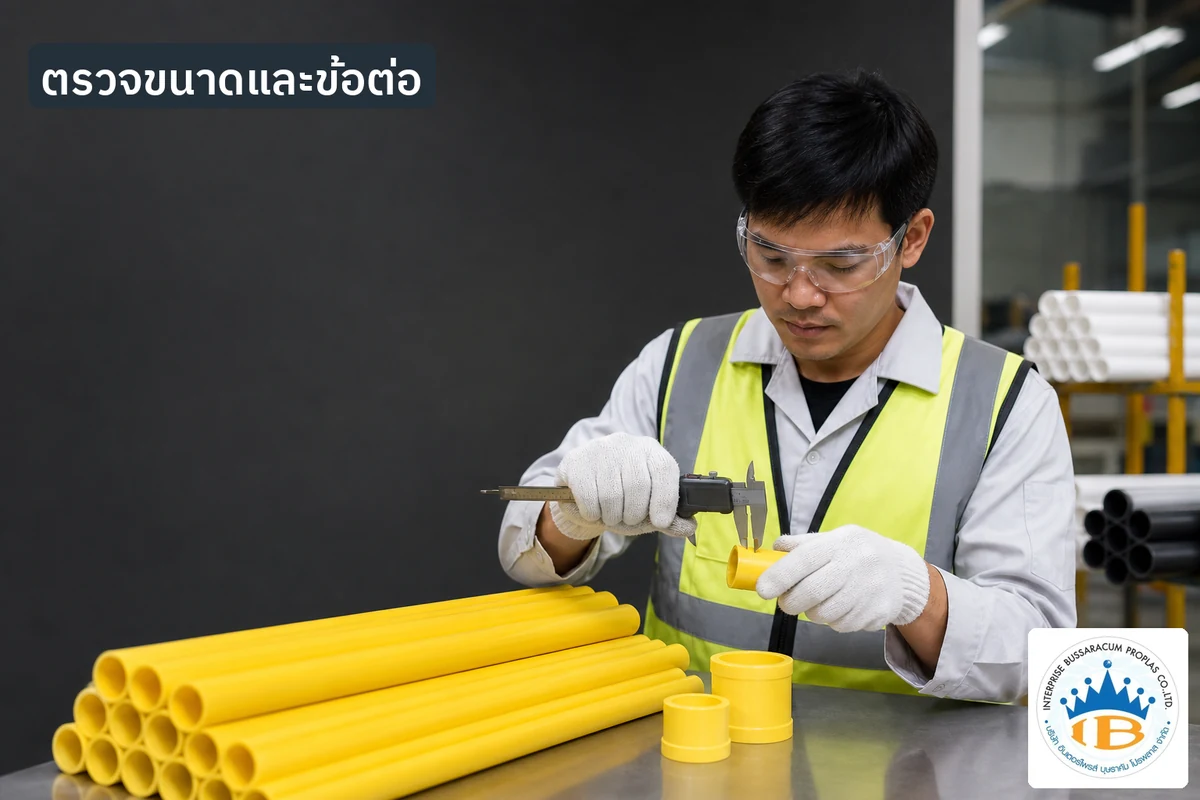

• เส้นผ่านศูนย์กลางภายนอกและภายใน ความหนาผนัง และความยาว
• ความกลม ความตรง และผิวภายในที่ไม่บาดสาย
• รอยแตกร้าว ฟอง ช่องว่าง สีผิดปกติ หรือการบิดงอจากการเก็บ
• การสวมกับข้อต่อ ความลึกของบ่า และแรงยึดตามระบบ
• เครื่องหมายบนท่อ รุ่น ขนาด ล็อต และความอ่านง่าย
• เอกสารวัสดุ รายงานทดสอบ และใบอนุญาตตามที่สัญญากำหนด
• สภาพบรรจุภัณฑ์ การปิดปลาย และการป้องกันแดด/ความร้อนระหว่างเก็บ

ควรสุ่มจากหลายมัดและหลายล็อต ไม่เลือกตรวจเฉพาะชิ้นด้านบน หากเป็นงานผลิตตามแบบ ให้เก็บตัวอย่างที่อนุมัติและเกณฑ์ตรวจเป็นเอกสารเดียวกัน สามารถใช้ เช็กลิสต์ตรวจรับสินค้าพลาสติก เป็นจุดเริ่มต้นแล้วเพิ่มข้อกำหนดเฉพาะของระบบไฟฟ้า

หากสั่งผลิตตามแบบต้องแจ้งข้อมูลอะไร

งานท่อโปรไฟล์หรืออุปกรณ์ประกอบที่ผลิตด้วยการรีดพลาสติกต้องควบคุมตั้งแต่วัตถุดิบ แม่พิมพ์ อุณหภูมิการผลิต การหล่อเย็น ไปจนถึงการตัดและม้วน/บรรจุ ความเข้าใจเรื่องกระบวนการช่วยให้กำหนดค่าคลาดเคลื่อนและจุดตรวจได้สมเหตุสมผล อ่านพื้นฐานได้จากบทความ เครื่องรีดพลาสติกทำงานอย่างไร

ข้อมูลสำหรับขอราคาควรมีอย่างน้อย

• แบบหน้าตัด ขนาด ความหนา ค่าคลาดเคลื่อน และความยาวต่อเส้น
• วัสดุ สูตรสี และสมบัติขั้นต่ำที่ต้องการ
• ตำแหน่งติดตั้ง อุณหภูมิ แสง UV ความชื้น และแรงกระแทกที่คาด
• มาตรฐาน วิธีทดสอบ และเอกสารรับรองที่โครงการกำหนด
• รายการข้อต่อ กล่อง หรือชิ้นส่วนที่ต้องประกอบร่วมกัน
• เครื่องหมายบนสินค้า ข้อมูลล็อต บรรจุภัณฑ์ และวิธีจัดเก็บ
• จำนวนต่อขนาด ยอดรวม แผนส่ง และจำนวนตัวอย่างทดสอบ
• เกณฑ์อนุมัติตัวอย่างและเงื่อนไขเมื่อสินค้าตรวจไม่ผ่าน

ควรทดลองประกอบและติดตั้งตัวอย่างในสภาพใกล้เคียงหน้างานก่อนยืนยันการผลิตจำนวนมาก หากต้องการประเมินงานรีด ท่อ โปรไฟล์ หรือชิ้นส่วนประกอบ สามารถดูขอบเขต บริการรับผลิตชิ้นงานพลาสติก OEM

ข้อผิดพลาดที่พบบ่อย

เลือกจากสีท่อ — สีเป็นเพียงลักษณะภายนอก ไม่ยืนยันวัสดุ สมบัติ หรือมาตรฐานของผลิตภัณฑ์

ใช้ท่อน้ำแทนท่อร้อยสาย — ขนาดใกล้กันไม่ได้หมายความว่าออกแบบเพื่อรับความเสี่ยงและใช้อุปกรณ์ร่วมกันได้

เชื่อคำว่าเกรดก่อสร้างโดยไม่ดูเอกสาร — ควรระบุสมบัติ รุ่น วิธีทดสอบ และขอบข่ายการใช้งานให้ตรวจสอบได้

ใช้ข้อต่อต่างระบบ — อาจสวมได้แต่ไม่สุดบ่า หลวม หรือซีลไม่สมบูรณ์เมื่อเจอการสั่นและอุณหภูมิเปลี่ยน

ไม่ปิดปลายท่อระหว่างก่อสร้าง — เศษปูนและน้ำเข้าไปอุดตัน ทำให้ต้องรื้อแนวหรือทำลายผิวงานเพื่อแก้ไข

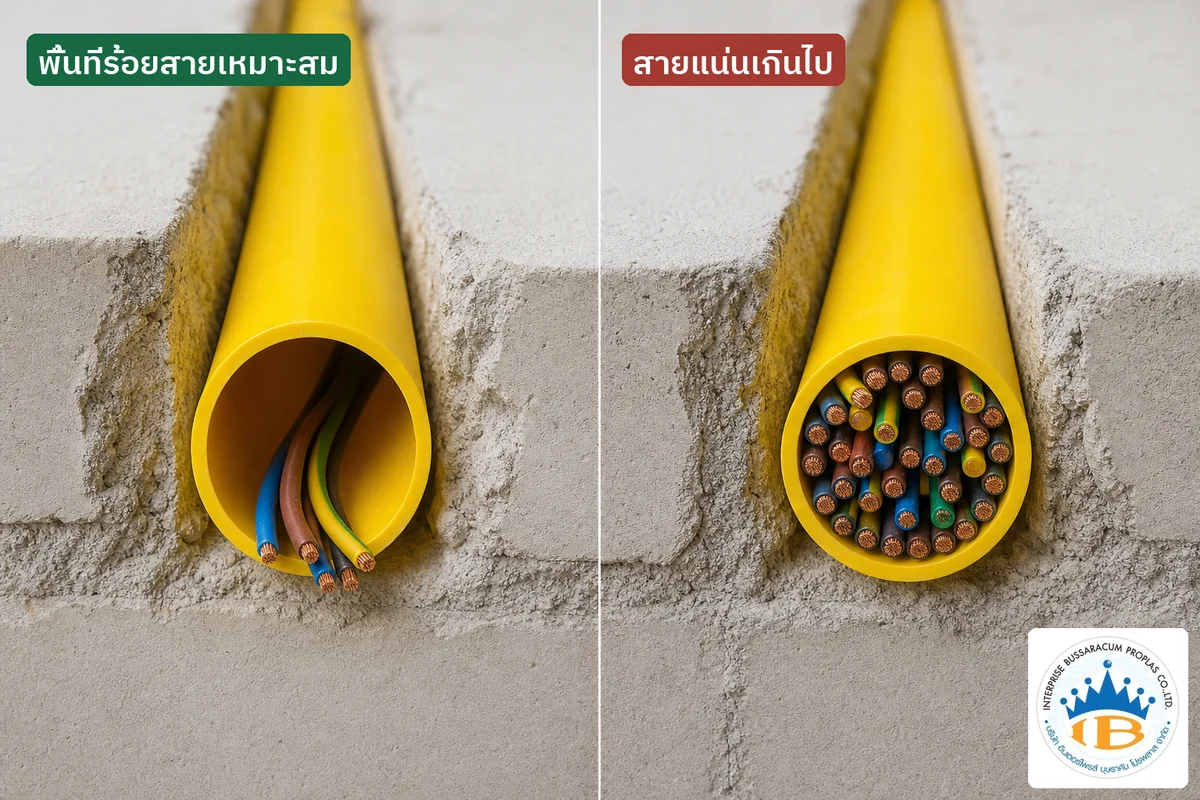

อัดสายจนเต็มท่อ — เพิ่มแรงดึง ความร้อน และความเสี่ยงต่อฉนวน ทั้งยังทำให้ซ่อมบำรุงยาก

คิดว่าท่อพลาสติกทุกชนิดทนแดด — ต้องตรวจสูตรวัสดุ การทดสอบ และอายุใช้งานที่ผู้ผลิตระบุสำหรับกลางแจ้ง

คำถามที่พบบ่อย

ท่อหนากว่าแปลว่าปลอดภัยกว่าหรือไม่

ไม่เสมอไป ความปลอดภัยขึ้นกับวัสดุ การออกแบบ สมบัติด้านแรงกระแทก/แรงกด ความร้อน การไม่ลามไฟ ความเข้ากันได้กับข้อต่อ และการติดตั้ง ท่อหนาแต่เปราะหรือข้อต่อหลวมอาจมีความเสี่ยงมากกว่าระบบที่ออกแบบและทดสอบร่วมกัน

ท่อ PVC ใช้กลางแจ้งได้ทุกชนิดหรือไม่

ไม่ได้ ต้องตรวจว่ารุ่นนั้นออกแบบสำหรับแสง UV อุณหภูมิ และสภาพอากาศภายนอกหรือไม่ รวมถึงออกแบบข้อต่อ กล่อง และทางระบายน้ำให้เหมาะสม การทน UV ของตัวท่อไม่ทำให้จุดต่อกันน้ำโดยอัตโนมัติ

ควรเผื่อท่อสำหรับสายเพิ่มในอนาคตอย่างไร

ให้ผู้ออกแบบระบุวงจรหรือท่อสำรองในแบบ พร้อมตรวจพื้นที่บรรจุสาย รัศมีดัด กล่องพัก และพื้นที่ติดตั้ง การเลือกท่อใหญ่ขึ้นโดยไม่มีแผนอาจเพิ่มต้นทุนแต่ไม่แก้ปัญหาเส้นทางหรือกล่องที่เล็กเกินไป

ตรวจมาตรฐานจากตัวท่ออย่างเดียวได้ไหม

เครื่องหมายบนท่อช่วยระบุรุ่นและล็อต แต่ควรตรวจร่วมกับเอกสารผู้ผลิต ใบอนุญาตหรือรายงานทดสอบที่โครงการกำหนด และยืนยันว่ารุ่นในเอกสารตรงกับสินค้าที่ส่งจริง

สรุป

การเลือกท่อร้อยสายไฟพลาสติกให้ปลอดภัยต้องเริ่มจากตำแหน่งติดตั้งและแบบระบบไฟฟ้า แล้วจึงกำหนดชนิดท่อ สมบัติวัสดุ ขนาด ข้อต่อ วิธีติดตั้ง และหลักฐานการทดสอบเป็นชุดเดียวกัน อย่าตัดสินจากสี ความหนา หรือราคาต่อเมตรเพียงอย่างเดียว เพราะความเสียหายมักเกิดหลังฝังท่อหรือร้อยสายแล้ว ซึ่งแก้ไขยากและมีต้นทุนสูง

ก่อนสั่งซื้อหรือสั่งผลิต ควรจัดทำรายการขนาด ปริมาณ ตำแหน่งใช้งาน ข้อกำหนดโครงการ และตัวอย่างอนุมัติให้ชัด หากกำลังรวบรวมอุปกรณ์พลาสติกสำหรับไซต์งาน สามารถดูภาพรวมจากบทความ อุปกรณ์พลาสติกงานก่อสร้างมีอะไรบ้าง แล้วส่งแบบและสเปกให้ IBPlastic ช่วยประเมินวัสดุ กระบวนการผลิต และการควบคุมคุณภาพได้
