กล่องพลาสติกกันน้ำงานไฟฟ้า เลือกมาตรฐาน IP ยังไงให้เหมาะกับงาน

การเลือกที่ถูกต้องจึงต้องเริ่มจากสภาพสัมผัสจริง แล้วกำหนดระดับ IP ของ ชุดประกอบสุดท้าย ซึ่งรวมตัวกล่อง ฝา ปะเก็น สกรู บานพับ ช่องสาย cable gland จุกอุด หน้าต่าง และอุปกรณ์ระบายแรงดัน จากนั้นจึงเลือกวัสดุ ออกแบบแม่พิมพ์ และวางแผนทดสอบให้สัมพันธ์กัน บทความนี้อธิบายทั้งมุมของผู้เลือกซื้อและเจ้าของผลิตภัณฑ์ที่ต้องการสั่งผลิตกล่องพลาสติกตามแบบ

IP Rating บอกอะไร และไม่ได้บอกอะไร

IP Code ตาม IEC 60529 ใช้จำแนกระดับการป้องกันที่ enclosure ให้แก่บุคคลและอุปกรณ์ภายใน โดยตัวเลขหลักแรกเกี่ยวข้องกับการเข้าถึงส่วนอันตรายและวัตถุแข็งจากภายนอก ส่วนหลักที่สองเกี่ยวข้องกับน้ำ การเขียน เช่น IP65 จึงเป็นการระบุผลของสองเงื่อนไข ไม่ใช่ชื่อวัสดุหรือชื่อรุ่นสินค้า

อย่างไรก็ตาม IP Rating ไม่ได้ยืนยันเรื่องต่อไปนี้โดยอัตโนมัติ

• ความทนรังสี UV และอายุใช้งานกลางแจ้ง
• ความทนแรงกระแทก ซึ่งอาจอ้างอิง IK Code เมื่อเกี่ยวข้อง
• การไม่ลามไฟ อุณหภูมิใช้งาน หรือความปลอดภัยทางไฟฟ้าของอุปกรณ์ภายใน
• ความทนสารเคมี การกัดกร่อน ไอเกลือ เชื้อรา หรือก๊าซ
• การป้องกันการควบแน่นภายในกล่อง
• ความเหมาะสมกับพื้นที่อันตรายหรือข้อกำหนดเฉพาะของตลาดปลายทาง

จึงไม่ควรใช้คำว่า “IP สูง” แทนการกำหนด Requirement ทั้งหมด หากโครงการส่งออกหรืออ้าง NEMA Type ต้องตรวจระบบมาตรฐานนั้นแยกต่างหาก เพราะ NEMA Enclosure Types และ IEC IP Code มีขอบเขตการประเมินไม่เหมือนกัน ไม่ควรแปลงกลับไปมาโดยดูเพียงตารางเทียบตัวเลข

อ่านตัวเลขหลักแรก: การเข้าถึงและวัตถุแข็ง

ตัวเลขหลักแรกไล่จากไม่มีการป้องกันที่ระบุ ไปจนถึงการป้องกันฝุ่นระดับสูง ค่าที่พบในกล่องงานไฟฟ้าบ่อย ได้แก่

หลักแรก	ความหมายโดยสรุป
4	ป้องกันวัตถุแข็งขนาดตั้งแต่ประมาณ 1 มม. และจำกัดการเข้าถึงส่วนอันตรายตามโพรบทดสอบ
5	Dust-protected: ฝุ่นอาจเข้าได้บางส่วน แต่ต้องไม่เข้าในปริมาณที่รบกวนการทำงานหรือความปลอดภัยตามเกณฑ์ทดสอบ
6	Dust-tight: ป้องกันฝุ่นเข้าตามเงื่อนไขทดสอบที่กำหนด

คำว่า IP5X กับ IP6X จึงไม่เหมือนกัน และตัว X หมายถึงไม่ได้ระบุหรือไม่ได้จัดระดับในตำแหน่งนั้น ไม่ใช่เลขศูนย์ หากพื้นที่มีฝุ่นนำไฟฟ้า ฝุ่นละเอียด หรือกระบวนการที่มีความเสี่ยงเฉพาะ ต้องประเมินมากกว่าการอ่านเลขจากฉลาก

อ่านตัวเลขหลักที่สอง: น้ำคนละรูปแบบต้องทดสอบคนละวิธี

ตัวเลขหลักที่สองไม่ได้หมายถึง “กันน้ำมากขึ้นแบบเส้นตรง” เท่านั้น แต่แต่ละระดับแทนวิธีสัมผัสน้ำต่างกัน เช่น น้ำหยด น้ำพ่น น้ำกระเซ็น น้ำฉีด และการจุ่ม

หลักที่สอง	สภาพน้ำโดยสรุป
4	น้ำกระเซ็นจากทิศทางต่าง ๆ
5	น้ำฉีดด้วยหัวฉีดตามเงื่อนไขมาตรฐาน
6	น้ำฉีดที่รุนแรงกว่าระดับ 5 ตามเงื่อนไขมาตรฐาน
7	การจุ่มน้ำชั่วคราวที่ความลึกและระยะเวลาตามวิธีทดสอบ
8	การจุ่มต่อเนื่องภายใต้เงื่อนไขที่ผู้ผลิตและผู้ใช้กำหนดร่วมกันตามมาตรฐาน
9	น้ำฉีดแรงดันสูงและอุณหภูมิสูงตามวิธีทดสอบที่กำหนด

จุดที่มักเข้าใจผิดคือผลิตภัณฑ์ที่ผ่านการจุ่มระดับ 7 หรือ 8 ไม่ได้แปลว่าผ่านน้ำฉีดระดับ 5 หรือ 6 โดยอัตโนมัติ เพราะเป็นคนละวิธีทดสอบ หากหน้างานมีทั้งน้ำฉีดล้างและโอกาสน้ำท่วมชั่วคราว ควรกำหนดและทดสอบทั้งสองเงื่อนไข หรือใช้การแสดงรหัสที่สะท้อนผลทดสอบจริง

IP54, IP65 และ IP67 ต่างกันอย่างไร

• IP54 ป้องกันฝุ่นแบบ Dust-protected และน้ำกระเซ็น เหมาะกับบางงานในอาคารหรือพื้นที่กึ่งปิดที่ Exposure ไม่รุนแรง แต่ต้องพิจารณาทิศทางติดตั้งและจุดเข้าสายจริง
• IP65 เป็น Dust-tight และผ่านเงื่อนไขน้ำฉีดระดับ 5 มักถูกพิจารณาในงานกลางแจ้งหรืองานที่มีน้ำฉีด แต่ไม่ได้หมายถึงแช่น้ำได้
• IP67 เป็น Dust-tight และผ่านการจุ่มชั่วคราวระดับ 7 ไม่ควรตีความว่าใช้ใต้น้ำต่อเนื่อง หรือผ่านการฉีดล้างแรงดันโดยไม่ทดสอบเพิ่มเติม

เลขเหล่านี้เป็นผลทดสอบ ไม่ใช่คำแนะนำสำเร็จรูปสำหรับทุกไซต์ ผู้กำหนดสเปกต้องระบุด้วยว่ากล่องติดตั้งแนวไหน จุดใดรับน้ำ ระยะห่างจากหัวฉีดหรือพื้นน้ำเป็นเท่าใด มีการเปิดซ่อมบ่อยแค่ไหน และอุปกรณ์ภายในยอมให้เกิดความชื้นได้เพียงใด

เริ่มเลือกจาก Exposure Zone ไม่ใช่เริ่มจากเลขสูงสุด

การเลือก IP สูงเกินความจำเป็นอาจเพิ่มต้นทุน ทำให้เปิดบำรุงรักษายาก และลดการระบายความร้อน แต่การเลือกต่ำเกินไปทำให้ระบบเสี่ยงเสียหาย ควรสำรวจพื้นที่จริงตามลำดับดังนี้

1. แหล่งน้ำและฝุ่น ฝน น้ำค้าง สปริงเกลอร์ น้ำล้าง ฝุ่นก่อสร้าง ผงวัตถุดิบ หรือไอน้ำมาจากทิศใด
2. ความรุนแรงและระยะเวลา เป็นการกระเซ็นสั้น ๆ ฉีดล้างตามรอบ หรือมีโอกาสจุ่มน้ำ
3. ทิศทางติดตั้ง ติดผนัง เสา ใต้ชายคา ใกล้พื้น หรือบนเครื่องจักรที่สั่น
4. การใช้งานและบำรุงรักษา เปิดฝาบ่อย เปลี่ยนสายบ่อย หรือมีโอกาสปิดฝาไม่ครบ
5. ผลกระทบเมื่อรั่ว ระบบหยุดชั่วคราว อุปกรณ์เสียหาย หรือเกิดความเสี่ยงต่อบุคคลและกระบวนการ

งานกลางแจ้งต้องตรวจวัสดุและอายุใช้งานร่วมกับ การเลือกพลาสติกทน UV ส่วนเส้นทางเดินสายควรประสานชนิดกล่องกับ ท่อร้อยสายไฟพลาสติกสำหรับงานก่อสร้าง เพื่อไม่ให้ข้อต่อระหว่างระบบกลายเป็นจุดอ่อน

ระดับ IP เป็นของชุดประกอบสุดท้าย ไม่ใช่ตัวกล่องเปล่า

กล่องเปล่าอาจมีฝาและซีลที่ออกแบบดี แต่เมื่อประกอบเป็นผลิตภัณฑ์จริงยังมีรูเจาะ cable gland สวิตช์ หน้าต่าง ช่องระบายอากาศ ข้อต่อท่อ และจุกอุด ทุกชิ้นส่วนที่เจาะผ่านผนังกล่องสร้างเส้นทางรั่วใหม่

ผู้ผลิตจึงต้องกำหนด Configuration ที่ใช้ทดสอบให้ตรงกับสินค้าที่ขาย เช่น จำนวนและตำแหน่งช่องสาย รุ่นของ gland ขนาดสาย แรงขันฝา Orientation และอุปกรณ์เสริม หากเปลี่ยนจากฝาทึบเป็นฝาใส เพิ่มช่องพัดลม หรือย้ายรูเข้าสาย ผลเดิมอาจใช้กับรุ่นใหม่ไม่ได้โดยอัตโนมัติ

UL Solutions ระบุทั้งการประเมินตัว enclosure และอุปกรณ์ประกอบ เช่น latch, hinge, window kit, hole plug, fan/filter และ sealing fitting ซึ่งสะท้อนว่าระดับการป้องกันต้องพิจารณาระบบครบชุด ไม่ใช่เลือกอุปกรณ์แต่ละชิ้นที่มีเลข IP แล้วสรุปว่าชุดประกอบจะได้ค่าเดียวกัน

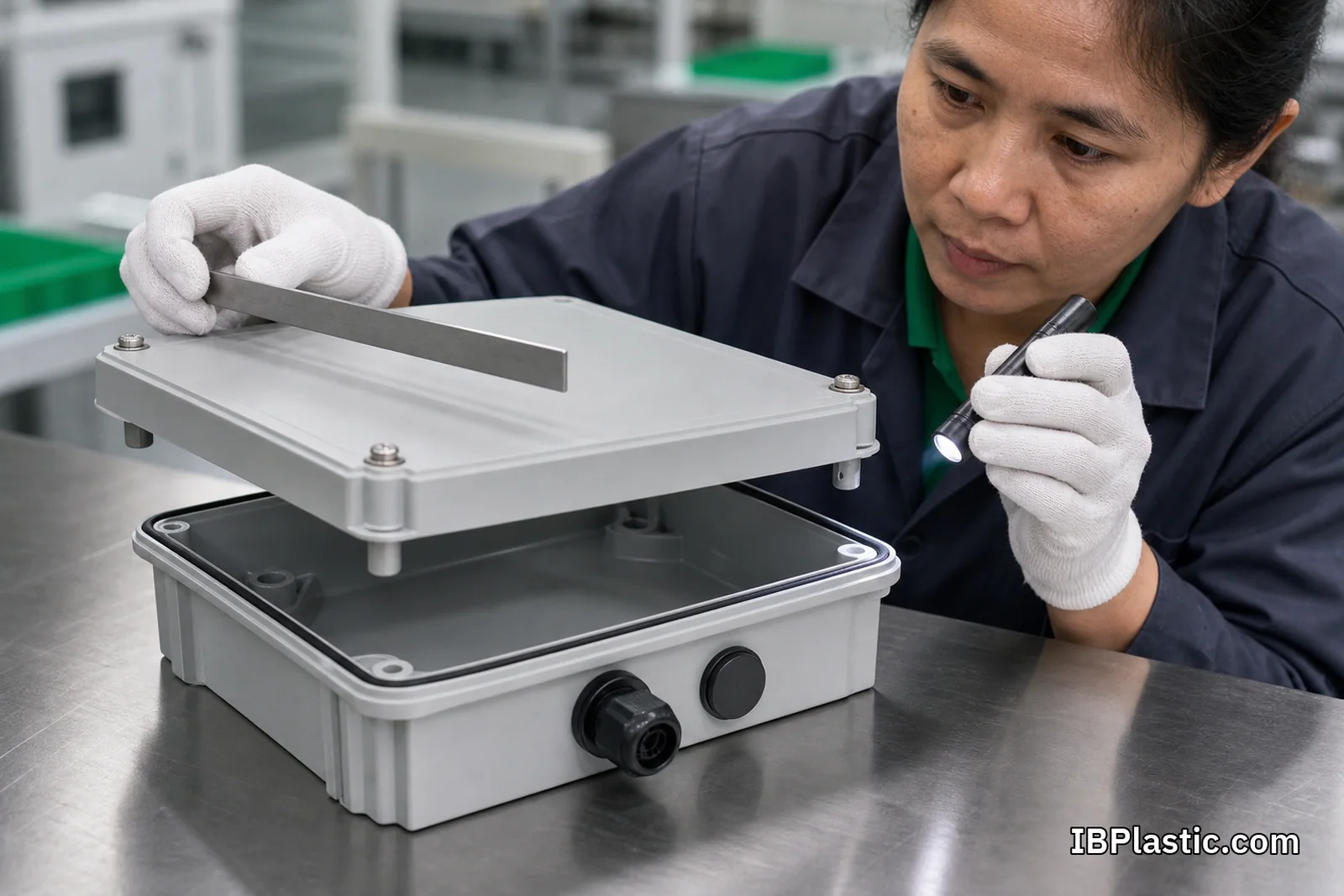

จุดซีลของฝาต้องควบคุมตั้งแต่แบบจนถึงการผลิต

เส้นทางซีลที่ทำงานได้ต้องกดปะเก็นต่อเนื่องรอบฝาด้วยแรงสม่ำเสมอ จุดสำคัญประกอบด้วย

• ความกว้างและความเรียบของ sealing land
• ร่องปะเก็นที่ยึดซีลไม่ให้บิดหรือหลุดตอนปิดฝา
• อัตราการกดปะเก็นที่เหมาะกับวัสดุและรูปทรงของซีล
• ระยะห่างสกรูหรือ latch ที่ไม่ปล่อยให้ฝาโก่งระหว่างจุดยึด
• มุม รัศมี บานพับ และตำแหน่ง parting line ที่ไม่ตัดผ่านผิวซีลอย่างไม่ควบคุม
• ความเรียบของฝาและตัวกล่องหลังการหดตัวจากการฉีดขึ้นรูป

การเพิ่มแรงขันมากเกินไปไม่ใช่วิธีแก้ซีลเสมอ เพราะอาจทำให้ฝาโก่ง เกลียวพลาสติกเสีย หรือปะเก็นเกิด compression set เร็ว ควรกำหนดแรงขัน วิธีปิด และจำนวนรอบเปิด–ปิดที่ต้องทดสอบร่วมกับแบบชิ้นงาน

Cable gland รูเจาะ และจุกอุดคือจุดรั่วที่พบบ่อย

Cable gland ต้องตรงกับเส้นผ่านศูนย์กลางสาย ชนิดเกลียว ความหนาผนัง และสภาพแวดล้อม ไม่ควรเลือกจากขนาดเรียกเพียงอย่างเดียว การขัน gland โดยไม่มี strain relief ที่เหมาะสมอาจทำให้สายดึงซีลเอียง ขณะที่รูเจาะมีครีบ ผิวไม่เรียบ หรือใหญ่เกินกำหนดอาจทำให้แหวนซีลไม่แนบ

แนวทางลดความเสี่ยง ได้แก่

• ใช้พิกัดรูและเครื่องมือเจาะที่ควบคุมได้ พร้อมลบครีบโดยไม่ทำลายผิวซีล
• ใช้ gland, locknut, O-ring และจุกอุดที่เข้ากันตามข้อกำหนดของผู้ผลิต
• หลีกเลี่ยงทางเข้าสายด้านบนเมื่อออกแบบทิศทางอื่นได้ หรือจัด drip loop และ rain hood ตามความเหมาะสม
• ปิดทุก knockout ที่ไม่ใช้ด้วยอุปกรณ์ที่ผ่านการประเมินสำหรับ Configuration นั้น
• ทดสอบหลังใส่สายจริง ไม่ใช่ทดสอบกล่องเปล่าที่ไม่มีรู

หากเป็นผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีขนาด PCB และตำแหน่ง connector เฉพาะ ควรกำหนดจุดเข้าสายไปพร้อมกับ สเปกชิ้นส่วนพลาสติกอิเล็กทรอนิกส์แบบสั่งผลิต ตั้งแต่ก่อนเปิดแม่พิมพ์

วัสดุกล่องต้องพิจารณาแยกจาก IP

ABS, PC, PC/ABS, PP และวัสดุวิศวกรรมแต่ละเกรดมีสมบัติต่างกันด้านแรงกระแทก ความร้อน UV สารเคมี การหดตัว และการลามไฟ จึงไม่ควรเขียนสเปกเพียง “กล่อง PC กันน้ำ” แล้วคาดหวังสมรรถนะครบทุกด้าน

เจ้าของผลิตภัณฑ์ควรระบุอุณหภูมิภายในและภายนอก แหล่งกำเนิดความร้อน แสงแดด สารเคมี แรงกระแทก สี อายุเป้าหมาย และมาตรฐานตลาดปลายทาง แล้วให้โรงงานเสนอเกรดพร้อมเอกสารและแผนทดสอบ คำว่า Flame Retardant ไม่ได้แปลว่า Fireproof และต้องระบุวิธีทดสอบ ระดับ ความหนาตัวอย่าง และสีที่ครอบคลุม อ่านข้อจำกัดเพิ่มเติมได้ที่ พลาสติกทนความร้อนและไม่ลามไฟสำหรับงานไฟฟ้า

กล่องปิดสนิทยังมีความเสี่ยงจากความร้อนและการควบแน่น

อากาศภายในกล่องขยายและหดตัวตามอุณหภูมิ เมื่ออุณหภูมิลดลง ความดันภายในอาจเปลี่ยนและดึงความชื้นผ่านจุดอ่อนของซีลได้ อุปกรณ์ที่สร้างความร้อนยังทำให้อุณหภูมิภายในสูงกว่าภายนอก โดยเฉพาะกล่องกลางแดดที่ปิดสนิท

แนวทางแก้อาจเป็นการลดกำลังสูญเสีย เพิ่มขนาดกล่อง ใช้ heat spreader ปรับตำแหน่งติดตั้ง เพิ่ม rain shield หรือใช้ pressure-equalization membrane ที่เหมาะสม แต่การเพิ่มช่องระบายอากาศ พัดลม หรือ membrane เป็นการเปลี่ยน Configuration และต้องประเมิน IP รวมถึงสมรรถนะอื่นใหม่ ไม่ควรเจาะรูระบายภายหลังโดยไม่มีแบบรองรับ

ออกแบบกล่อง OEM ให้ผลิตซ้ำและรักษาแรงกดซีลได้

งานกล่องเฉพาะมักต้องเพิ่มเสายึด PCB ราง DIN ช่อง connector หน้าต่าง หูยึดผนัง ฝาพับ หรือจุดใส่ insert การทำ DFM ต้องตรวจความหนาผนัง ดราฟต์ ซี่เสริม บอสสกรู อันเดอร์คัต ตำแหน่ง Gate/Ejector และแนว Parting ให้สัมพันธ์กับเส้นซีล

จุดที่ควรระวังคือผนังหรือบอสหนาเป็นก้อนจนยุบตัว ฝาโก่งจากการหดตัวไม่สมดุล และเกลียวพลาสติกที่ขันซ้ำแล้วสูญเสียแรงกด หากต้องเปิดบ่อย อาจพิจารณา metal insert หรือ latch ที่ออกแบบตามอายุรอบใช้งาน แต่ต้องวิเคราะห์การประกอบ ความเสี่ยงแตกร้าว และต้นทุนเพิ่มด้วย

ก่อนลงทุนแม่พิมพ์ควรมีแบบ 3D/2D ที่ระบุ CTQ, sealing surface, datum, tolerance, gasket specification, fastener torque และ Configuration ที่จะทดสอบ ดูลำดับงานได้ที่ การออกแบบผลิตภัณฑ์พลาสติกจากไอเดียสู่การผลิตจริง และประเมินเครื่องมือจาก ปัจจัยที่กำหนดราคาแม่พิมพ์ฉีดพลาสติก

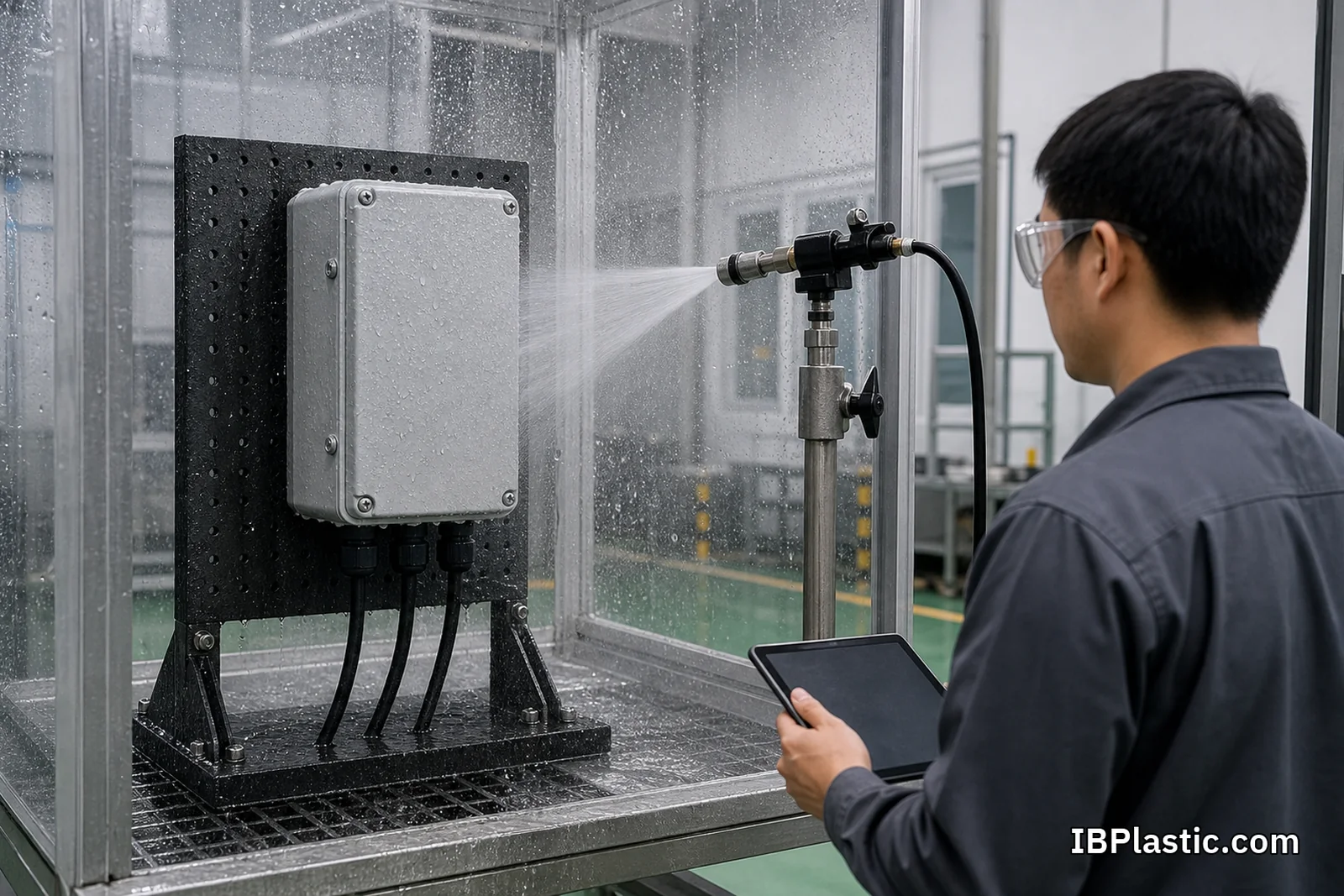

Validation Plan ต้องทดสอบชิ้นงานจริงหลังประกอบครบ

Prototype ช่วยตรวจขนาด PCB ตำแหน่งสาย การเปิดฝา และ Ergonomics แต่ไม่แทนชิ้นงานจากแม่พิมพ์จริง เพราะวัสดุ ผิว ความเรียบ และพฤติกรรมของซีลต่างกัน หลัง Trial แม่พิมพ์ควรประเมินอย่างน้อยดังนี้

1. ตรวจมิติ CTQ ความเรียบฝา ร่องซีล และตำแหน่งรูจากหลายคาวิตี้และหลายรอบผลิต
2. ประกอบ gasket, fastener, gland, cable, plug, window และอุปกรณ์จริงตาม Work Instruction
3. Precondition ตามความเสี่ยง เช่น เปิด–ปิดตามจำนวนรอบ อบอุณหภูมิ สัมผัส UV หรือสารเคมีก่อนทดสอบซ้ำ
4. ทดสอบฝุ่นและน้ำตามระดับที่กำหนดกับห้องปฏิบัติการและวิธีที่ยอมรับในตลาดปลายทาง
5. เปิดตรวจภายในตามเกณฑ์ บันทึกจุดรั่ว และยืนยันการทำงาน/ความปลอดภัยของอุปกรณ์
6. ทำ Pilot Lot เพื่อยืนยันว่ากระบวนการผลิตและประกอบซ้ำผลเดิมได้ ไม่ใช่ผ่านเฉพาะตัวอย่างที่คัดพิเศษ

หากต้องใช้ผลทดสอบเพื่อการรับรองหรือการกล่าวอ้างทางการตลาด ควรตกลงมาตรฐาน ฉบับ ห้องปฏิบัติการ จำนวนตัวอย่าง และรูปแบบรายงานก่อนออกแบบฉลาก ไม่ควรสร้างเครื่องหมายรับรองหรือเลข IP ลงบนผลิตภัณฑ์ก่อนมีหลักฐานที่ครอบคลุมรุ่นและ Configuration นั้น

การควบคุมคุณภาพระหว่างผลิตต้องดูทั้งชิ้นฉีดและงานประกอบ

Control Plan ควรแยกจุดตรวจของชิ้นพลาสติกออกจากกระบวนการประกอบ ชิ้นฉีดต้องควบคุมวัสดุ สี น้ำหนัก การโก่ง มิติซีล รอยเชื่อม และความเสียหายที่ขอบฝา ส่วนการประกอบต้องควบคุมล็อตปะเก็น ทิศทางใส่ซีล แรงขัน gland/fastener จุกอุด และการตรวจรั่วตาม Sampling Plan

ควรมี Lot Traceability เชื่อมวัตถุดิบ เครื่อง แม่พิมพ์ คาวิตี้ เวลา กะ และผลตรวจ เมื่อเกิดรั่วจะได้แยกว่ามาจากชิ้นงานโก่ง ปะเก็นผิดล็อต แรงขันไม่สม่ำ หรือรูเจาะคลาดเคลื่อน อ่านโครงสร้างระบบเพิ่มเติมได้ที่ การควบคุมคุณภาพในโรงงานพลาสติก

การติดตั้งและบำรุงรักษามีผลต่อระดับการป้องกัน

แม้ผลิตภัณฑ์ผ่านการทดสอบจากโรงงาน การติดตั้งผิดก็ทำให้เส้นทางรั่วเปลี่ยนได้ ผู้ติดตั้งควรใช้ขนาดสายและ gland ตามคู่มือ รักษาผิวซีลให้สะอาด ปิดฝาครบทุกจุด ใช้แรงขันตามที่กำหนด และไม่เจาะรูเพิ่มนอกตำแหน่งที่อนุมัติ

ระหว่างบำรุงรักษาควรตรวจปะเก็นบวม แข็ง แตก หรือหลุดจากร่อง ตรวจฝาโก่ง สกรูหวาน gland คลาย จุกอุดหาย และร่องรอยน้ำ จุดที่เปิดบ่อยอาจต้องเปลี่ยนซีลตามรอบ ไม่ควรทาซิลิโคนหรือกาวแบบสุ่ม เพราะอาจทำลายวัสดุ ทำให้เปิดซ่อมไม่ได้ หรือสร้างผิวซีลที่ควบคุมไม่ได้

Checklist ก่อนขอราคากล่องพลาสติกกันน้ำแบบสั่งผลิต

• สถานที่ติดตั้ง Orientation และภาพ Exposure Zone
• ระดับ IP ที่ต้องการ พร้อมเหตุผลและวิธีทดสอบอ้างอิง
• เงื่อนไขน้ำ: กระเซ็น ฉีดล้าง จุ่ม ระยะเวลา ทิศทาง และอุณหภูมิ
• ฝุ่น สารเคมี UV อุณหภูมิ แรงกระแทก และอายุใช้งานเป้าหมาย
• ขนาด PCB/DIN rail/อุปกรณ์ ระยะ clearance และกำลังความร้อนภายใน
• จำนวน ตำแหน่ง และรุ่น cable gland, connector, window, vent และจุกอุด
• วัสดุ สี ผิว ข้อกำหนด flame/UV/chemical พร้อมเอกสารที่ต้องการ
• จำนวนรอบเปิดฝา แรงขัน วิธีประกอบ และการเปลี่ยนปะเก็น
• ปริมาณ Trial, Pilot และ Mass Production รวมถึง Forecast ต่อปี
• เกณฑ์ตรวจรับ รายงานทดสอบ Traceability บรรจุภัณฑ์ และสิทธิในแม่พิมพ์

ข้อมูลครบช่วยให้โรงงานประเมินวัสดุ โครงสร้างซีล กระบวนการฉีด แม่พิมพ์ งานประกอบ และแผน Validation บน Configuration เดียวกัน ลดโอกาสที่ใบเสนอราคาถูกแต่ไม่ครอบคลุมการทดสอบหรืออุปกรณ์ซีลที่จำเป็น

สรุป

การเลือกกล่องพลาสติกกันน้ำงานไฟฟ้าต้องมอง IP54, IP65 หรือ IP67 เป็นผลทดสอบของชุดประกอบภายใต้เงื่อนไขเฉพาะ ไม่ใช่คำรับรองว่าสินค้าจะทนทุกสภาพแวดล้อม ระดับที่เหมาะเริ่มจาก Exposure Zone แล้วเชื่อมไปถึงฝา ปะเก็น จุดเข้าสาย วัสดุ ความร้อน การควบแน่น วิธีติดตั้ง และการบำรุงรักษา

หากต้องการพัฒนากล่องไฟฟ้าหรือกล่องอิเล็กทรอนิกส์พลาสติกตามแบบ ส่ง Product Brief, แบบหรือชิ้นงานอ้างอิง, PCB/คู่ประกอบ, ระดับ IP, สภาพใช้งาน, ปริมาณ และข้อกำหนดตลาดปลายทางผ่าน IBPlastic.com เพื่อให้ทีมงานประเมิน DFM แม่พิมพ์ จุดซีล และแผนทดสอบที่ต้องยืนยันร่วมกับโรงงานก่อนผลิตจริง
