พลาสติกทนความร้อนและไม่ลามไฟ งานไฟฟ้าควรเลือกเกรดไหน

การเลือกจึงต้องเริ่มจากมาตรฐานของผลิตภัณฑ์และ Hazard ที่ต้องควบคุม แล้วแปลงเป็นรายการสมบัติของเกรดวัสดุ ความหนาชิ้นงาน สี กระบวนการผลิต และการทดสอบชิ้นส่วนจริง บทความนี้ช่วยแยกค่าที่มักสับสน อธิบายข้อจำกัดของ UL 94 และ Glow-wire พร้อมสรุปข้อมูลที่เจ้าของผลิตภัณฑ์ควรส่งให้โรงงานก่อนสั่งฉีดชิ้นส่วนไฟฟ้า

ทนความร้อนกับไม่ลามไฟเป็นคนละ Requirement

Heat resistance หมายถึงความสามารถของวัสดุหรือชิ้นงานในการคงรูป สมบัติเชิงกล สมบัติทางไฟฟ้า และอายุใช้งานภายใต้อุณหภูมิที่กำหนด ประเด็นนี้เกี่ยวข้องทั้งอุณหภูมิปกติระยะยาว อุณหภูมิสูงชั่วคราว รอบร้อน–เย็น และแรงที่ชิ้นงานรับขณะร้อน

Flame retardancy คือพฤติกรรมต่อการจุดติด การลาม เปลวหลังถอนแหล่งจุดติด การหยดอนุภาคที่ติดไฟ หรือเกณฑ์อื่นภายใต้วิธีทดสอบเฉพาะ ไม่ได้แปลว่า “ไม่ไหม้” หรือ “กันไฟ” ในทุกสถานการณ์ และไม่ควรใช้แทนการวิเคราะห์อันตรายของผลิตภัณฑ์ครบชุด

ตัวอย่างเช่น ฝาครอบขั้วต่ออาจต้องคงแรงกดและระยะห่างเมื่อร้อน พร้อมมีพฤติกรรมต่อเปลวไฟตาม Product Standard ส่วนกล่องอิเล็กทรอนิกส์กลางแจ้งอาจต้องเพิ่ม UV, การกันน้ำ และการระบายความร้อน อ่านความสัมพันธ์ของชุดประกอบได้ที่ กล่องพลาสติกกันน้ำงานไฟฟ้าและมาตรฐาน IP

ค่าอุณหภูมิ 4 กลุ่มที่ไม่ควรใช้แทนกัน

Datasheet มักมีตัวเลขด้านความร้อนหลายค่า แต่แต่ละค่าตอบคำถามต่างกัน

ค่าที่พบ	บอกอะไร	สิ่งที่ห้ามสรุปเกินข้อมูล

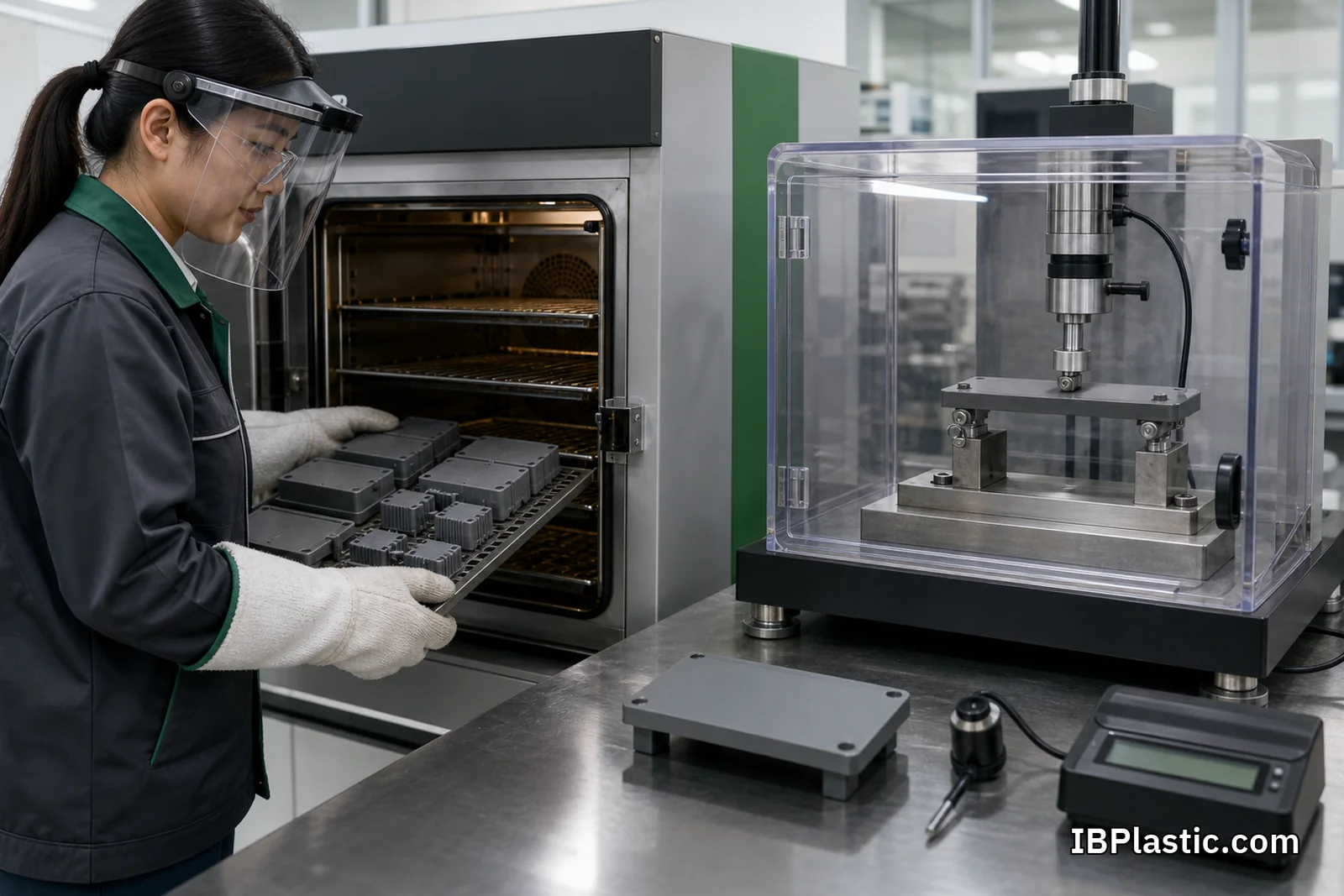

HDT / Deflection temperature under load	อุณหภูมิที่ชิ้นทดสอบโก่งถึงเกณฑ์ภายใต้แรงดัดและวิธีทดสอบที่กำหนด	ไม่ใช่อุณหภูมิใช้งานต่อเนื่อง และไม่ใช่ค่ารับประกันชิ้นงานจริง
Vicat softening temperature	อุณหภูมิที่เทอร์โมพลาสติกเริ่มอ่อนตัวรวดเร็วภายใต้หัวกด แรง และอัตราเพิ่มอุณหภูมิที่กำหนด	ไม่ได้ทำนายอายุหรือการโก่งของผลิตภัณฑ์ภายใต้โหลดจริงโดยตรง
RTI หรือดัชนีอุณหภูมิสัมพัทธ์	ข้อมูลอายุความร้อนระยะยาวของสมบัติบางกลุ่มภายใต้ระบบการประเมินที่กำหนด	ต้องดูว่าค่าเป็น Electrical, Mechanical Impact หรือ Mechanical Strength และครอบคลุมความหนา/สีใด
อุณหภูมิใช้งานจากผู้ผลิต	ช่วงที่ผู้ผลิตแนะนำภายใต้เงื่อนไขที่ระบุ	ไม่ควรนำไปใช้โดยไม่ตรวจโหลด เวลา สารเคมี ความชื้น และ Product Standard

ISO 75-1:2020 ระบุชัดว่าผลการทดสอบอุณหภูมิโก่งภายใต้โหลดใช้เปรียบเทียบพฤติกรรมภายใต้เงื่อนไขกำหนด และไม่ได้มีไว้ทำนายสมรรถนะใช้งานจริงหรืออายุที่อุณหภูมิสูง ส่วน ISO 306:2022 กำหนดหลายวิธีสำหรับ Vicat ตามแรงและอัตราเพิ่มอุณหภูมิ ดังนั้นการเปรียบเทียบตัวเลขต้องใช้วิธีเดียวกัน ไม่ใช่ดูเฉพาะค่า °C

UL 94 วัดพฤติกรรมการไหม้ของชิ้นทดสอบขนาดเล็ก

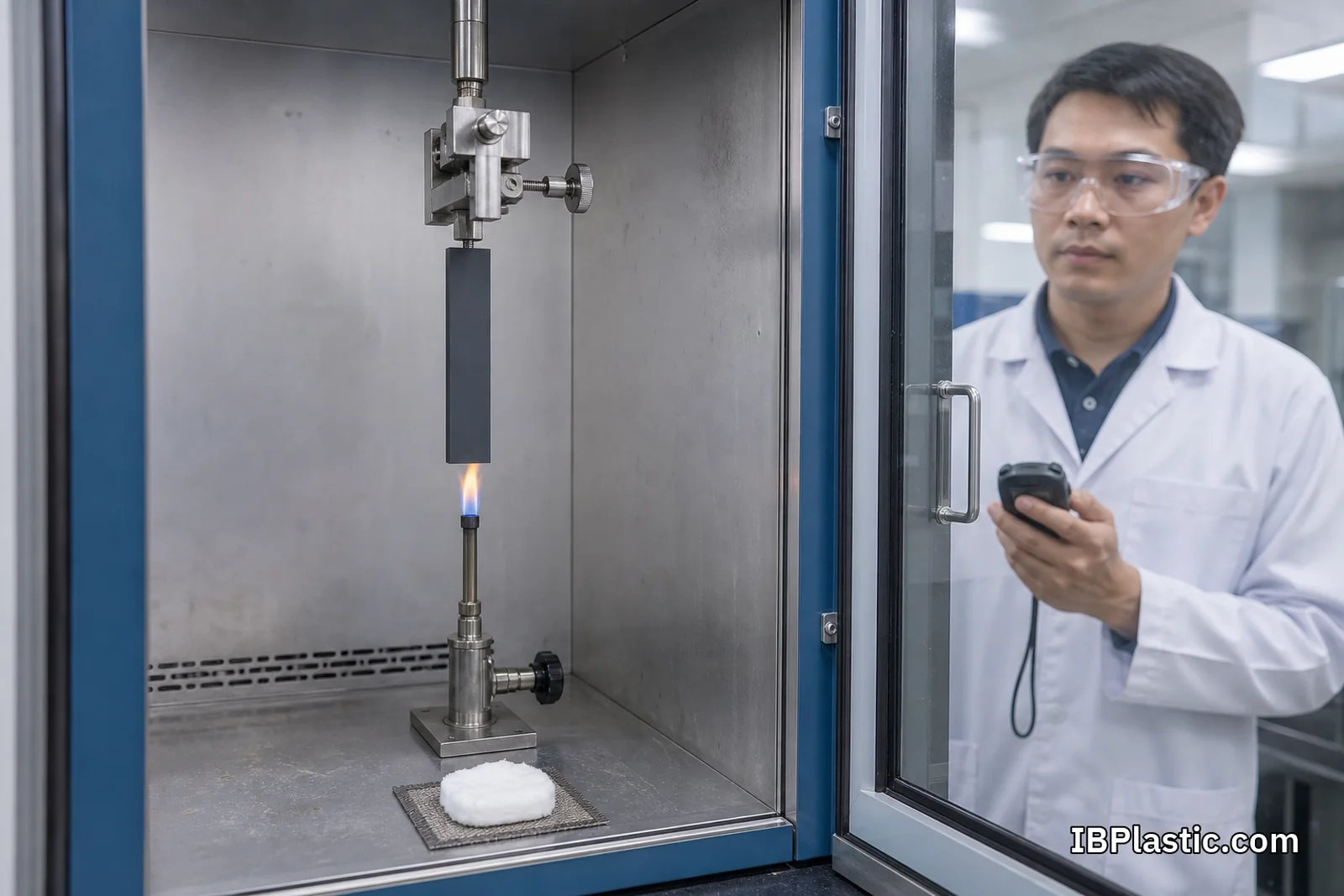

UL 94 เป็นวิธีทดสอบวัสดุพลาสติกภายใต้เปลวไฟที่กำหนดในห้องปฏิบัติการ UL Solutions อธิบายว่า HB ใช้ชิ้นทดสอบแนวนอน ขณะที่ V-0, V-1 และ V-2 ใช้ชิ้นทดสอบแนวตั้งและพิจารณาเวลาไหม้หลังถอนเปลว รวมถึงการหยดที่ทำให้วัสดุบ่งชี้ด้านล่างติดไฟ

ประเด็นสำคัญสำหรับผู้ซื้อมีดังนี้

• V-0, V-1, V-2 และ HB เป็นคนละ Classification ตามเกณฑ์ทดสอบ ไม่ใช่คำเรียกทางการตลาด
• ผลขึ้นกับความหนาชิ้นทดสอบและเงื่อนไข Conditioning จึงต้องตรวจความหนาที่ได้รับการรับรอง
• VTM ใช้กับวัสดุบางที่รองรับตัวเองไม่ได้ และไม่ควรตีความว่า VTM-0 เท่ากับ V-0
• 5VA/5VB เป็นอีกวิธีที่ใช้แหล่งเปลวรุนแรงกว่าและมีเกณฑ์ต่างจากกลุ่ม V
• Classification ของวัสดุเป็นข้อมูล Preselection ไม่ใช่การรับรองว่าผลิตภัณฑ์สำเร็จรูปปลอดภัยครบทุกด้าน

คำว่า “ใช้เม็ด V-0” จึงไม่เพียงพอ หากชิ้นงานจริงบางกว่าความหนาที่เอกสารครอบคลุม ใช้สีที่ไม่อยู่ในรายการ หรือถูกผสมวัตถุดิบอื่นจนสูตรเปลี่ยน

ความหนา สี และเลขเกรดต้องตรงกับเอกสาร

เอกสารรับรองวัสดุหรือ Yellow Card มักระบุเลขเกรด ผู้ผลิต สีหรือกลุ่มสี ความหนาขั้นต่ำ Flame Class และข้อมูลอย่าง RTI, CTI หรือคุณสมบัติการจุดติดอื่นตามขอบเขตที่ประเมิน หน้าอธิบายรหัสของ UL Plastics Recognition แสดงว่าคอลัมน์ Min Thk., Flame Class, RTI และ CTI เป็นข้อมูลคนละส่วนที่ต้องอ่านร่วมกัน

ก่อนอนุมัติวัสดุควรตรวจอย่างน้อย

1. ชื่อผู้ผลิตและ Grade Code ตรงกับใบเสนอราคาและถุงวัตถุดิบ
2. สี Natural, Black, All Color หรือกลุ่มสีครอบคลุมสีที่สั่งจริง
3. ความหนาผนังขั้นต่ำของชิ้นงานไม่ต่ำกว่าขอบเขตที่ใช้กล่าวอ้าง
4. Flame Class และ RTI แต่ละประเภทตรงกับ Requirement ของ Product Standard
5. เอกสารยังใช้ได้และสามารถตรวจสอบย้อนกลับถึงล็อตวัตถุดิบ

การใช้ชื่อโพลิเมอร์ เช่น PC/ABS หรือ PBT โดยไม่มีเลขเกรดไม่สามารถยืนยันคุณสมบัติได้ เพราะวัสดุตระกูลเดียวกันมีทั้งเกรดทั่วไป เกรดเสริมใย เกรดหน่วงไฟ และสูตรสีต่างกัน

Glow-wire เป็นการประเมินอีกแบบ ไม่ใช่ชื่ออื่นของ UL 94

ผลิตภัณฑ์ไฟฟ้าบางมาตรฐานใช้การทดสอบ Glow-wire เพื่อจำลอง Thermal Stress จากแหล่งที่ให้ความร้อนด้วยไฟฟ้า IEC 60695-2-11:2021 เป็นวิธีทดสอบกับ End Product ภายใต้เงื่อนไขกำหนด เพื่อดูความสามารถในการจำกัดการจุดติดหรือการแพร่เปลว แต่ไม่ได้ครอบคลุม Fire Hazard Analysis ทั้งหมด

คำย่ออย่าง GWEPT, GWFI หรือ GWIT มีวัตถุประสงค์และชิ้นทดสอบต่างกันตามมาตรฐานในชุด IEC 60695 จึงไม่ควรนำค่า UL 94 V-0 ไปแทนข้อกำหนด Glow-wire หรือกลับกัน เว้นแต่ Product Standard และหลักฐานการประเมินระบุเส้นทางที่ยอมรับได้โดยชัดเจน

เจ้าของผลิตภัณฑ์ควรถามหน่วยทดสอบตั้งแต่ต้นว่า ต้องทดสอบวัสดุหรือ End Product ใช้อุณหภูมิใด ต้อง Conditioning แบบไหน มีชั้นวัสดุบ่งชี้อยู่ด้านล่างหรือไม่ และชิ้นงานบริเวณใดเป็นจุดทดสอบ เพื่อให้รูปทรงจริงและแม่พิมพ์รองรับ

คุณสมบัติทางไฟฟ้าต้องตรวจแยกจาก Flame Class

พลาสติกที่มี Flame Class ตามต้องการไม่ได้แปลว่าคุณสมบัติฉนวนเหมาะกับแรงดันและสภาพมลภาวะของโครงการโดยอัตโนมัติ ประเด็นที่อาจเกี่ยวข้อง ได้แก่ Dielectric Strength, Volume Resistivity, CTI, Arc Resistance, HAI, HWI และการคงสมบัติหลังความชื้นหรือความร้อน

ค่าที่ต้องใช้และเกณฑ์ผ่านขึ้นอยู่กับ Product Standard, Working Voltage, Pollution Degree, Creepage/Clearance, ตำแหน่งชิ้นส่วน และตลาดปลายทาง ไม่ควรเลือกค่าหรือระยะจากบทความทั่วไป ทีมวิศวกรรมและห้องปฏิบัติการควรกำหนด Requirement ก่อนเลือก Grade

สำหรับปลั๊ก เต้ารับ และชิ้นส่วนใกล้ขั้วสัมผัส อ่านประเด็นการกำหนดคู่ประกอบและจุดร้อนได้ที่ การสั่งผลิตปลั๊กและเต้ารับพลาสติก OEM ส่วนกล่องหรือขายึด PCB ควรเริ่มจาก สเปกชิ้นส่วนอิเล็กทรอนิกส์พลาสติกตามแบบ

เลือกวัสดุจาก Product Standard และ Hazard ไม่ใช่เลือกจากรายชื่อยอดนิยม

ABS, PC, PC/ABS, PA, PBT, PP และวัสดุวิศวกรรมอื่นอาจมีเกรดสำหรับงานไฟฟ้า แต่ไม่มีตระกูลใดเหมาะกับทุกชิ้นส่วน การคัดเลือกควรใช้ Requirement Matrix เช่น

ลักษณะงาน	คำถามที่ต้องตอบก่อนเลือกเกรด
ฝาครอบหรือกล่องวงจร	อุณหภูมิภายใน, กำลังสูญเสีย, Flame/Glow-wire, UV, Impact, IP และการเปิดซ่อม
ปลั๊ก เต้ารับ ขั้วต่อ	จุดร้อนจาก Contact Resistance, แรงกด, Creep, CTI, Arc/Ignition และจำนวนรอบเสียบถอด
Bobbin, Terminal Support, Insulator	Dielectric, Creepage/Clearance, ความคงมิติ, ความชื้น, Solder/Process Heat และแรงยึด
Cable Trunking หรือชิ้นส่วนติดตั้ง	Product Standard, Flame Spread, Impact, UV, อุณหภูมิ และวิธีติดตั้ง

ถ้าสินค้าต้องใช้กลางแจ้ง สัมผัสสารเคมี หรืออยู่ในตู้ปิดสนิท ต้องเพิ่มเงื่อนไขเหล่านั้นใน Matrix ด้วย อ่านภาพรวมงานรางสายได้ที่ การเลือกรางเดินสายไฟพลาสติก

สี สารเติมแต่ง และเม็ดรีไซเคิลเปลี่ยนผลได้

Masterbatch, ใยแก้ว, สารหน่วงไฟ, สารป้องกัน UV, สารช่วยไหล และวัตถุดิบ Regrind ล้วนเปลี่ยน Rheology, การหดตัว, สี, สมบัติเชิงกล และพฤติกรรมไฟของ Compound การเติมสีเองโดยไม่ผ่านการอนุมัติอาจทำให้สูตรออกนอกขอบเขตเอกสารเดิม

สำหรับงานที่มีข้อกำหนดความปลอดภัย ควรใช้ Grade/Color ที่อนุมัติ กำหนดผู้ผลิตและรหัสวัตถุดิบใน BOM ควบคุมสัดส่วน Regrind และห้ามเปลี่ยน Supplier หรือ Additive โดยไม่มี Change Control การใช้เม็ดรีไซเคิลต้องมี Specification และหลักฐานที่สอดคล้องกับผลิตภัณฑ์ ไม่ควรใช้เพียงคำว่า “วัสดุเดียวกัน” อ่านข้อจำกัดเพิ่มเติมที่ เม็ดรีไซเคิลเทียบกับเม็ดใหม่

การออกแบบความร้อนสำคัญพอ ๆ กับการเลือกเม็ด

อุณหภูมิชิ้นงานเกิดจากกำลังสูญเสีย แหล่งความร้อน ระยะห่าง การไหลเวียนอากาศ อุณหภูมิแวดล้อม สีผิว แสงแดด และ Duty Cycle กล่องที่ปิดสนิทเพื่อรักษา IP อาจสะสมความร้อนมากขึ้น จึงต้องวิเคราะห์ Thermal Path ของระบบ ไม่ใช่เลือกวัสดุ HDT สูงแล้วจบ

แนวทางลดความเสี่ยง ได้แก่

• เพิ่มระยะจาก Resistor, Relay, Terminal หรือ Heat Sink ตามแบบวิศวกรรม
• กระจายความร้อนผ่านโลหะหรือโครงสร้างที่ออกแบบให้ปลอดภัย โดยไม่สร้าง Hot Spot ใหม่
• จัด Ventilation หรือ Membrane เฉพาะเมื่อ Product Standard และ IP Design รองรับ
• ป้องกันสายหรือชิ้นพลาสติกสัมผัสขอบโลหะร้อน
• วัดอุณหภูมิจริงใน Worst-case Load, Ambient และ Orientation

ไม่ควรใช้ช่องระบายอากาศเป็นการแก้ปัญหาภายหลังโดยไม่ทดสอบ IP, ฝุ่น และความปลอดภัยใหม่

DFM ต้องรักษาความหนาและลดความเค้นเมื่อร้อน

Flame Class ที่อ้างอิงความหนาหนึ่งจะไม่มีประโยชน์ หากชิ้นงานจริงมีบริเวณบางจาก Draft, Rib, Gate หรือการไหลไม่เต็ม แบบจึงควรระบุ Minimum Wall ในพื้นที่ Critical และตรวจด้วย Section Analysis ก่อนเปิดแม่พิมพ์

ประเด็น DFM สำคัญ ได้แก่ ความหนาผนังสม่ำเสมอ รัศมีมุม ดราฟต์ Rib/Boss ที่ไม่หนาเป็นก้อน แนวเชื่อมใกล้จุดรับแรง ตำแหน่ง Gate ที่เติมเต็มบริเวณบาง และ Allowance สำหรับการหดตัวของ Compound เสริมใยหรือ FR หากมี Metal Insert ต้องประเมินความเค้นจากสัมประสิทธิ์การขยายตัวต่างกันและแรงขันซ้ำ

การออกแบบจาก Requirement ไปสู่แบบผลิตอ่านต่อได้ที่ การออกแบบผลิตภัณฑ์พลาสติกจากไอเดีย และควรเลือกกระบวนการจาก ฉีด เป่า และอัดรีดพลาสติกต่างกันอย่างไร

กระบวนการฉีดที่ไม่ควบคุมอาจทำลายสมบัติและมิติ

เรซิน Hygroscopic เช่นวัสดุวิศวกรรมบางกลุ่มต้องอบตามเงื่อนไขของผู้ผลิตเม็ด หากความชื้นสูงอาจเกิด Hydrolysis ระหว่างหลอม ทำให้น้ำหนักโมเลกุลและสมบัติลดลงแม้ผิวดูสวย การใช้ Barrel Temperature หรือ Residence Time สูงเกินไปอาจทำให้วัสดุหรือสารหน่วงไฟเสื่อมและเกิดก๊าซ

Control Plan ควรบันทึกอย่างน้อย

• ผู้ผลิต Grade Color และ Lot วัตถุดิบ
• เงื่อนไขอบและผลตรวจความชื้นเมื่อกำหนด
• อุณหภูมิหลอม แม่พิมพ์ Injection Speed/Pressure และ Residence Time
• สัดส่วน Regrind และวัสดุ Purge ที่ต้องแยก
• น้ำหนักชิ้นงาน มิติขั้นต่ำ การโก่ง สี รอยไหม้ และ Short Shot
• เครื่อง แม่พิมพ์ คาวิตี้ วันเวลา และกะสำหรับ Traceability

ไม่ควรแก้รอยไหม้ด้วยการลดหรือเพิ่มพารามิเตอร์แบบไม่มีขอบเขต เพราะอาจซ่อนปัญหา Venting, Shear หรือ Degradation แล้วทำให้สมบัติแปรปรวน

Validation ต้องมีทั้งวัสดุ ชิ้นงาน และผลิตภัณฑ์

แผน Validation ควรแบ่งเป็นสามระดับ

1. Material evidence ตรวจ Datasheet, Certificate, Recognition/Yellow Card และ Grade/Color/Thickness ที่ครอบคลุม
2. Molded-part verification ตรวจมิติ ความหนาต่ำสุด การโก่ง แรงยึด และสมบัติที่กระบวนการฉีดอาจกระทบ โดยใช้ตัวอย่างจากทุกคาวิตี้เมื่อจำเป็น
3. End-product testing ประกอบชิ้นส่วนไฟฟ้า สกรู Insert Gasket Cable และคู่ประกอบจริง แล้วทดสอบตาม Product Standard ใน Worst-case Configuration

การทดสอบอาจรวม Temperature Rise, Abnormal Operation, Thermal Aging, Impact, Dielectric, Tracking, Flammability, Glow-wire, IP หรือ Mechanical Cycling ตามมาตรฐานผลิตภัณฑ์ ไม่ใช่ทุกรายการกับทุกสินค้า ควรให้ห้องปฏิบัติการหรือผู้เชี่ยวชาญช่วยสร้าง Test Matrix ตั้งแต่ก่อนทำแม่พิมพ์

หลัง Trial ควรมี Golden Sample, Approved Parameter Window และ Change Control สำหรับวัตถุดิบ สี ความหนา เครื่อง แม่พิมพ์ และ Supplier ดูโครงสร้างการรับรองล็อตได้ที่ Checklist ตรวจรับชิ้นงานพลาสติก

เอกสารที่ควรเก็บเพื่อป้องกันการสลับเกรด

แฟ้ม Technical Construction หรือ Quality Record ควรเชื่อม BOM กับเลขเกรด สี ความหนา และ Supplier ที่อนุมัติ เก็บ Datasheet, SDS เมื่อเกี่ยวข้อง, Certificate/Recognition, ใบรับวัตถุดิบ, CoA/CoC ตามข้อตกลง, Lot Traceability, Process Record และรายงานทดสอบ

หากเกิดการเปลี่ยนเม็ด ขาดตลาด เปลี่ยนสี เพิ่ม Regrind หรือย้ายโรงงาน ต้องประเมินผลกระทบและอนุมัติก่อนผลิต ไม่ควรให้ฝ่ายจัดซื้อแทนวัสดุด้วยชื่อ Resin Family เดียวกันโดยไม่มี Engineering Review ระบบนี้ควรเชื่อมกับ การควบคุมคุณภาพในโรงงานพลาสติก

Checklist ก่อนขอราคาชิ้นส่วนพลาสติกงานไฟฟ้า

• Product Standard ประเทศหรือ Market Access ที่ต้องการ
• หน้าที่ชิ้นส่วน ตำแหน่งใกล้ Live Part และ Hazard ที่ต้องควบคุม
• อุณหภูมิแวดล้อม Temperature Rise, Hot Spot, Duty Cycle และอายุเป้าหมาย
• Flame Class, Minimum Thickness, Color และเอกสารที่ต้องส่งมอบ
• Glow-wire, RTI, CTI, HAI/HWI หรือสมบัติอื่นที่ Product Standard ระบุ
• UV, Chemical, Moisture, Impact, IP และเงื่อนไขติดตั้ง
• แบบ 2D/3D, CTQ, คู่ประกอบ, Torque และจำนวนรอบใช้งาน
• ข้อจำกัด Regrind, Supplier, Grade Substitution และ Change Control
• ปริมาณ Trial/Pilot/Mass Production และ Forecast แยกตามสี
• แผนทดสอบ ห้องปฏิบัติการ เกณฑ์ผ่าน และผู้อนุมัติ

โรงงานที่เหมาะควรตอบได้ว่า Grade ใดตรง Requirement, Process Window ควบคุมอย่างไร, มิติใดเป็น Critical, ต้องทดสอบระดับวัสดุหรือ End Product และการเปลี่ยนแปลงใดต้องขออนุมัติ ไม่ควรเสนอเพียงชื่อพลาสติกกว้าง ๆ อ่านหลักการคัดเลือกคู่ผลิตได้ที่ วิธีเลือกโรงงานพลาสติก OEM

สรุป

การเลือกพลาสติกทนความร้อนและไม่ลามไฟสำหรับงานไฟฟ้าไม่มีคำตอบจากชื่อวัสดุหรือคำว่า V-0 เพียงค่าเดียว ต้องแยก HDT, Vicat, RTI, UL 94, Glow-wire และสมบัติทางไฟฟ้าตามวัตถุประสงค์ ตรวจ Grade/Color/Thickness ให้ตรงเอกสาร แล้วควบคุมแบบ แม่พิมพ์ การอบ การฉีด Regrind และ Traceability
