รางเก็บสายไฟพลาสติก (Cable Trunking) เลือกใช้ยังไงให้เหมาะกับงาน

แนวทางที่ถูกต้องต้องพิจารณารางเป็น “ระบบ” ประกอบด้วยฐาน ฝา ข้อต่อ มุม ตัวแยก End cap จุดยึด และวิธีติดตั้งร่วมกัน บทความนี้สรุปวิธีเลือกสำหรับงานเดินลอยบนผนังและเพดาน งานภายในตู้ควบคุม รวมถึงโครงการ OEM ที่ต้องการอัดรีดหน้าตัดเฉพาะแบรนด์

Cable Trunking ต่างจากท่อร้อยสายและ Cable Tray อย่างไร

IEC 61084-1:2017 ระบุขอบเขตของ Cable Trunking System และ Cable Ducting System สำหรับรองรับสายตัวนำหุ้มฉนวน สายเคเบิล และอุปกรณ์ไฟฟ้าหรือสื่อสารบางประเภท พร้อมระบุชัดว่าไม่ใช่มาตรฐานเดียวกับ Conduit, Cable tray, Cable ladder หรือ Power track

ดังนั้นชื่อเรียกหน้างานไม่ควรใช้แทนกันโดยอัตโนมัติ

ระบบ	ลักษณะเด่น	งานที่พบบ่อย
Cable trunking แบบปิด	ฐานกับฝาถอดเปิดได้ เป็นหน้าตัดสี่เหลี่ยมหรือรูปทรงเฉพาะ	เดินลอยบนผนัง เพดาน หรือโต๊ะทำงาน
Slotted wiring duct	มีช่องนิ้วด้านข้างให้แตกสายออกเป็นจุด ๆ	จัดสายภายในตู้ควบคุมและแผงไฟฟ้า
Conduit	ท่อกลมหรือระบบท่อพร้อมข้อต่อ ใช้ดึงสายผ่านภายใน	งานฝังผนัง งานเดินลอย และพื้นที่ที่แบบกำหนด
Cable tray/ladder	โครงรองรับสายแบบเปิด เหมาะกับสายจำนวนมาก	ห้องระบบ โรงงาน และแนวเดินสายหลัก

หากโครงการต้องใช้ท่อ ควรอ่าน คู่มือท่อร้อยสายไฟ PVC แยกต่างหาก เพราะสี อุปกรณ์ต่อ วิธีติดตั้ง และมาตรฐานไม่เหมือนรางสี่เหลี่ยม

เริ่มเลือกจากตำแหน่งติดตั้งและหน้าที่ของระบบ

IEC 61084-2-1:2017+A1:2024 ครอบคลุมข้อกำหนดเฉพาะของระบบรางที่ติดตั้งกับผนังหรือเพดาน ซึ่งอาจเป็นแบบฝัง กึ่งฝัง เดินลอย หรือติดห่างจากพื้นผิวด้วยอุปกรณ์ยึด การเลือกสินค้าจึงต้องเริ่มจาก Installation scenario ไม่ใช่เลือกหน้าตัดก่อนแล้วค่อยหาวิธีติดตั้ง

คำถามสำคัญประกอบด้วย

• ติดตั้งบนผนัง เพดาน ภายในตู้ หรือโครงเครื่องจักร
• อยู่ในอาคาร กลางแจ้ง หรือบริเวณกึ่งภายนอก
• มีโอกาสถูกกระแทก สั่น สัมผัสน้ำมัน สารเคมี หรือความร้อนหรือไม่
• ต้องเปิดฝาบำรุงรักษาบ่อยเพียงใด
• ต้องแยกวงจรกำลัง สายควบคุม และสายสื่อสารหรือไม่
• แนวเดินมีมุม ข้อต่อ ทางแยก หรือจุดผ่านผนังกี่ตำแหน่ง
• พื้นผิวยึดเป็นปูน อิฐ โลหะ ไม้ หรือแผ่นผนังชนิดใด

รางเดินลอยภายในอาคารมักเป็นสีขาวเพื่อให้กลมกลืนกับผนัง แต่สีไม่ใช่หลักฐานว่ารางผ่านมาตรฐาน ทน UV หรือไม่ลามไฟ ต้องตรวจ Classification, เอกสารผลิตภัณฑ์ และเงื่อนไขการใช้งานของรุ่นนั้นโดยตรง

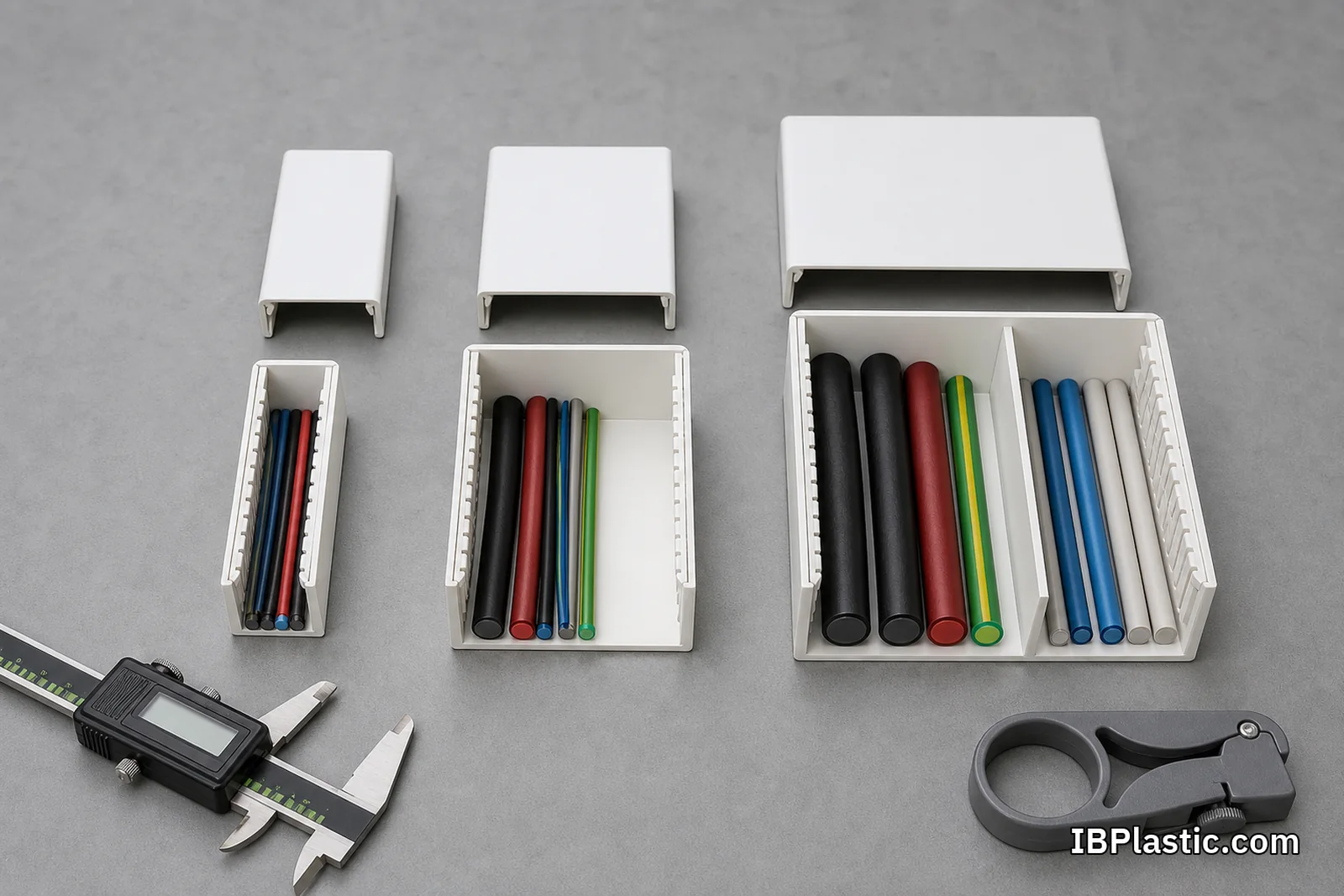

เลือกขนาดจากสายจริง ไม่ใช่จำนวนเส้นโดยประมาณ

สายสองชนิดที่เรียกว่า “สาย 2.5 ตารางมิลลิเมตร” อาจมีเส้นผ่านศูนย์กลางภายนอกต่างกันตามโครงสร้างและฉนวน จึงควรใช้ Outside diameter จาก Datasheet หรือวัดตัวอย่างสายจริง แล้วทำ Cable schedule แยกวงจร ชนิดสาย จำนวน และเส้นทาง

พื้นที่หน้าตัดของสายกลมหนึ่งเส้นประเมินได้จาก π × d² ÷ 4 โดย d คือเส้นผ่านศูนย์กลางภายนอก จากนั้นรวมพื้นที่สายทุกเส้นเพื่อใช้เปรียบเทียบตัวเลือกราง แต่ตัวเลขนี้เป็นเพียงจุดเริ่มต้น ไม่ใช่ Fill ratio ที่อนุญาต เพราะต้องเผื่อรัศมีดัด การจัดวาง ความร้อน ข้อต่อ Partition และพื้นที่สำหรับบำรุงรักษาตามแบบและข้อกำหนดที่เกี่ยวข้อง

ข้อมูลที่ต้องมี	เหตุผล
Outside diameter และ Minimum bending radius	ตรวจว่าปิดฝาและเลี้ยวมุมได้โดยไม่บังคับสาย
จำนวนสายในวันติดตั้ง	คำนวณพื้นที่ใช้งานจริง
จำนวนที่อาจเพิ่มในอนาคต	ลดการเปลี่ยนรางหรือเดินระบบซ้ำ
กระแส โหลด และการจัดกลุ่มสาย	ใช้ตรวจด้านความร้อนและพิกัดกระแสโดยผู้ออกแบบไฟฟ้า
Partition และอุปกรณ์ภายใน	หักพื้นที่ที่ไม่ได้ใช้บรรจุสาย

อย่ายัดสายจนฝาโก่งหรือต้องกดฝาด้วยแรงมาก เพราะนอกจากซ่อมยากแล้ว จุดล็อกอาจรับแรงค้างตลอดเวลาและคลายตัวภายหลัง

พื้นที่ว่างในรางไม่เท่ากับความสามารถในการระบายความร้อน

การที่สายใส่ลงในรางได้ทางกายภาพไม่ได้แปลว่าวงจรรับกระแสได้ตามต้องการ IEC 60364-5-52:2009+A1:2024 ว่าด้วยการเลือกและติดตั้ง Wiring systems รวมถึงประเด็นการจัดกลุ่มสายและสภาวะการติดตั้ง ซึ่งต้องนำไปใช้ร่วมกับกฎการออกแบบไฟฟ้าและมาตรฐานท้องถิ่น

ผู้ออกแบบควรตรวจอย่างน้อยเรื่องกระแสใช้งาน อุณหภูมิแวดล้อม การจัดกลุ่ม วัสดุฉนวน ตำแหน่งติดตั้ง และการระบายอากาศ อย่าใช้การเจาะรูรางหรือเปลี่ยนเป็นรางมีช่องเพื่อแก้ความร้อนโดยไม่มีการคำนวณ เพราะอาจเปลี่ยนทั้งการป้องกันฝุ่น ความแข็งแรง และขอบเขตการรับรองของระบบ

แยกสายกำลัง สายควบคุม และสายสื่อสารอย่างเป็นระบบ

การแยกสายไม่ควรพิจารณาแค่ความเรียบร้อย แต่เกี่ยวข้องกับ Electrical separation, Electromagnetic interference และการบำรุงรักษา หากต้องใช้ Partition ควรเลือกชิ้นส่วนที่ออกแบบเป็นส่วนหนึ่งของระบบรางและมีความสูงต่อเนื่องเหมาะกับฝา ไม่ควรสอดแผ่นพลาสติกหลวม ๆ ที่เลื่อนหรือมีช่องว่างตามข้อต่อ

กำหนดเส้นทางแยกตั้งแต่ Layout โดยเฉพาะบริเวณมุม ตัว T และจุดเข้าอุปกรณ์ เพราะรางที่แบ่งช่องได้ในแนวตรงอาจสูญเสียการแยกเมื่อถึง Fitting หากอุปกรณ์มุมไม่รองรับ ระบบที่ต้องควบคุมสัญญาณรบกวนควรให้วิศวกรไฟฟ้าหรือระบบสื่อสารกำหนดระยะและวิธีแยกตามมาตรฐานที่ใช้จริง

วัสดุ PVC ต้องระบุเป็น Compound หรือ Grade ที่ตรวจสอบได้

รางพลาสติกจำนวนมากผลิตจาก PVC/uPVC เพราะอัดรีดเป็นหน้าตัดยาวได้ดี ตัดและประกอบหน้างานสะดวก แต่คำว่า PVC อย่างเดียวไม่บอก Impact resistance, Heat performance, UV resistance, Flame behavior หรือความคงตัวของสี

งาน OEM ควรระบุ Compound หรือสูตรที่อนุมัติ สี ความหนา และข้อห้ามเรื่องการเปลี่ยนวัตถุดิบ หากโครงการกำหนดคุณสมบัติไม่ลามไฟ ต้องเข้าใจว่า UL 94 เป็นการทดสอบตัวอย่างวัสดุขนาดเล็ก และผลขึ้นกับวิธีทดสอบกับความหนา ไม่ได้ทำให้รางพร้อมอุปกรณ์ทั้งหมดผ่านข้อกำหนดของ End product โดยอัตโนมัติ

สำหรับพื้นที่กลางแจ้งต้องตรวจทั้งวัตถุดิบและตัวระบบหลังผลิต ความทน UV ไม่ควรอนุมานจากสีเข้มหรือคำว่า Outdoor เพียงอย่างเดียว อ่านหลักการเพิ่มเติมได้ที่ พลาสติกทนแดดและ UV สำหรับงานกลางแจ้ง

ฝาราง จุดล็อก และอุปกรณ์มุมเป็นส่วนที่ต้องทดลองประกอบจริง

รางที่ดีต้องปิดฝาได้ตลอดความยาว ไม่เด้งเมื่ออัดสายตามเงื่อนไขออกแบบ และยังเปิดเพื่อบำรุงรักษาได้โดยไม่ทำให้ขอบล็อกแตก การตรวจเฉพาะฐานรางโดยไม่ทดลองฝาและ Fitting ทั้งชุดอาจพลาดปัญหา Snap fit, การบิดตัว และสีต่าง Lot

ควรทดลองประกอบ Straight joint, Inside corner, Outside corner, Flat angle, Tee, End cap และจุดต่อเข้ากล่องที่โครงการใช้จริง ตรวจว่าขอบไม่มีคมบาดสาย รัศมีมุมไม่บังคับสายต่ำกว่าค่าที่กำหนด และอุปกรณ์ไม่เปิดช่องจนสายมองเห็นหรือสัมผัสได้ในจุดที่แบบไม่อนุญาต

ระบบที่ต้องเปิดบ่อยควรกำหนดจำนวนรอบเปิดปิดสำหรับการทดสอบภายใน ส่วนงานที่ต้องการป้องกันการเปิดโดยไม่ได้รับอนุญาต อาจต้องใช้ฝาแบบเครื่องมือเปิดหรือระบบยึดเพิ่มเติมตามข้อกำหนดของผลิตภัณฑ์

รางมีช่องกับรางปิดเลือกคนละวัตถุประสงค์

Slotted wiring duct หรือรางนิ้วเหมาะกับภายในตู้ควบคุม เพราะแตกสายออกด้านข้างเป็นช่วง ๆ ได้และจัดสายไปหาอุปกรณ์สะดวก นิ้วรางต้องไม่คม แตกง่าย หรือบิดจนฝาปิดไม่ได้ เมื่อหักนิ้วเพื่อเปิดทางสายควรเหลือขอบที่จัดการได้ตามวิธีของผู้ผลิต

รางปิดเหมาะกับแนวเดินลอยที่ต้องการปกป้องและซ่อนสาย แต่ไม่ได้หมายความว่าป้องกันน้ำหรือฝุ่นได้ทุกระดับ หากต้องการค่าการป้องกันเฉพาะ ต้องเลือก Product system ที่มีการระบุและทดสอบตามขอบเขตนั้น ไม่ควรใช้เทปหรือซีลหน้างานเพื่ออ้างค่าที่ผู้ผลิตไม่ได้ประกาศ

การติดตั้งต้องรองรับการขยายตัวและบำรุงรักษา

พลาสติกเปลี่ยนมิติตามอุณหภูมิ แนวยาวมากจึงต้องพิจารณารอยต่อ ระยะยึด และพื้นที่ขยับตามคู่มือของระบบ ไม่ควรขันสกรูทุกจุดจนฐานรางถูกล็อกแข็งหากแบบต้องเผื่อการขยายตัว และไม่ควรใช้กาวหรือสกรูที่ทำให้ฉนวนสายเสียหาย

หลักปฏิบัติที่ควรกำหนดใน Method statement ได้แก่

• ตรวจแนวและพื้นผิวก่อนติดตั้ง
• เลือกพุก สกรู และระยะยึดตามน้ำหนักสายกับคำแนะนำผู้ผลิต
• ลบคมทุกจุดหลังตัดหรือเจาะ
• ใช้ Fitting ที่เข้ากับรุ่นและขนาดเดียวกัน
• รักษารัศมีดัดของสายที่มุม
• ไม่บังกล่องต่อ จุดตรวจ หรืออุปกรณ์ที่ต้องบำรุงรักษา
• ปิดช่องผ่านผนังหรือแนวกั้นไฟด้วยระบบที่ออกแบบสำหรับจุดนั้น
• ตรวจฝาตลอดแนวหลังใส่สายและก่อนส่งมอบ

งานราง OEM เป็นงานอัดรีดที่ต้องคุมฐานและฝาพร้อมกัน

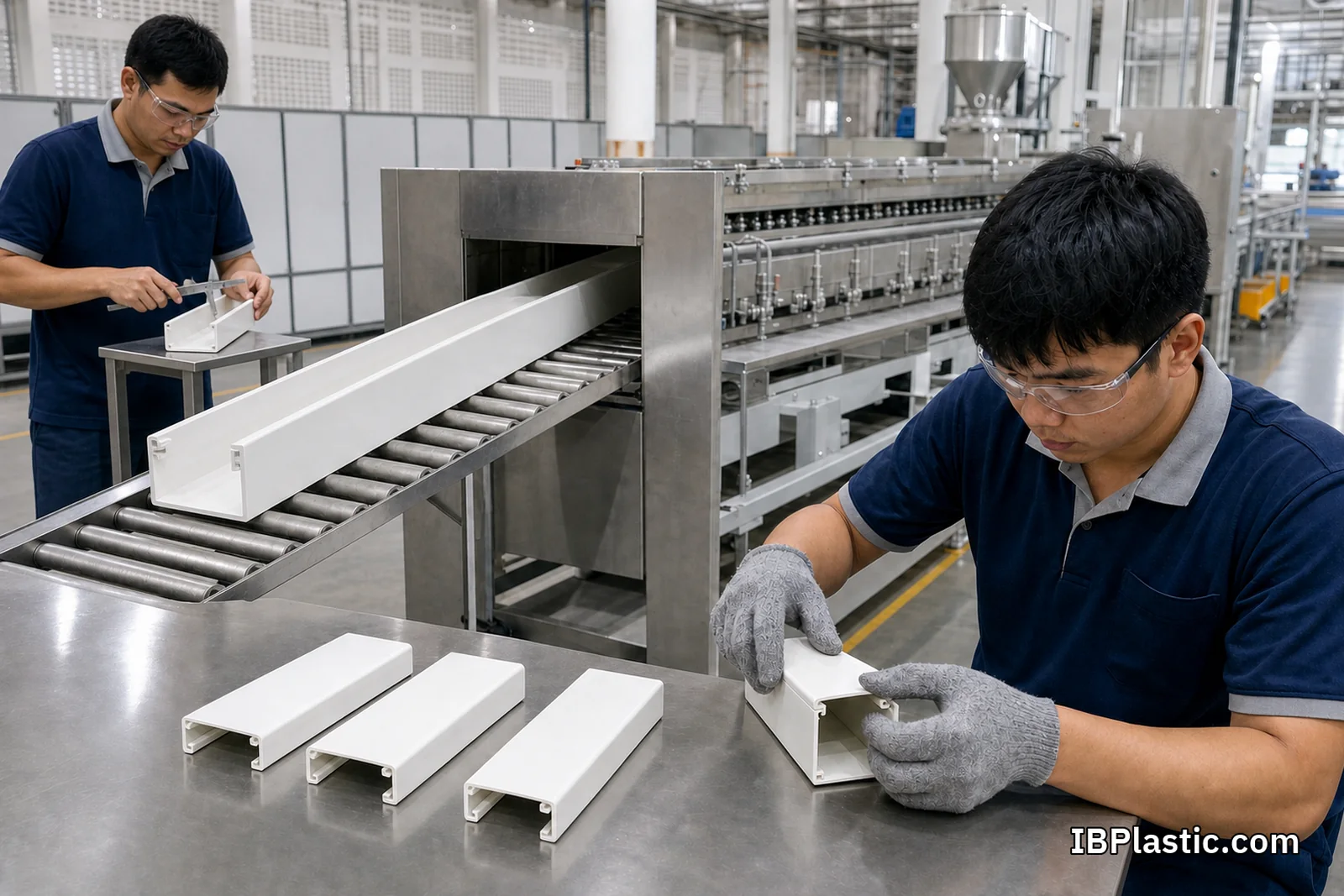

รางเก็บสายเป็น พลาสติกโปรไฟล์ ที่มีหน้าตัดต่อเนื่อง จึงมักผลิตด้วย Extrusion ไม่ใช่ Injection molding กระบวนการต้องควบคุม Die, Vacuum calibration, Cooling, Puller และการตัดความยาว เพื่อให้ฐานตรง ความหนาสม่ำเสมอ และฝาล็อกได้ตลอดเส้น

อ่านความแตกต่างของกระบวนการได้จาก ฉีด เป่า และอัดรีดพลาสติกต่างกันอย่างไร งาน Custom profile ต้องพัฒนาฐานและฝาเป็นคู่ เพราะการหดตัวหรือบิดของชิ้นใดชิ้นหนึ่งทำให้ Snap fit แน่นหรือหลวม แม้ขนาดแต่ละชิ้นจะดูอยู่ใน Tolerance แยกกันก็ตาม

ก่อนทำ Die ควร Review หน้าตัดเรื่อง Wall thickness, มุม Draft ที่เกี่ยวกับ Calibration, Rib, Divider, จุดล็อกฝา พื้นที่พิมพ์โลโก้ และวิธีต่อ Fitting หากต้องใช้ข้อต่อฉีดพลาสติก ต้องออกแบบ Interface ระหว่าง Extruded profile กับ Injection-molded accessory ตั้งแต่ต้น

แผน QC สำหรับรางและอุปกรณ์ต้องตรวจเป็นระบบ

การตรวจรับควรครอบคลุมมากกว่าความกว้างและความยาว

1. ยืนยัน Compound, Lot และสีของวัตถุดิบ
2. วัดหน้าตัด ความหนา ความตรง และความยาวตาม Control plan
3. ทดลองปิดฝาตลอดเส้นและวัดแรงล็อกตามวิธีที่ตกลง
4. ตรวจรอยไหม้ รอยลาก ฟอง จุดดำ และครีบคม
5. ทดสอบการประกอบกับ Joint, Corner, Tee และ End cap
6. ตรวจการเปิดปิดซ้ำ การกระแทก หรือความร้อนตามข้อกำหนดโครงการ
7. บันทึก Line, Die, Lot, วันที่ผลิต และผลตรวจเพื่อ Traceability

Golden sample ควรรวมทั้งฐาน ฝา และ Fitting ไม่ใช่ชิ้นรางเดี่ยว อ่านแนวทางจัดทำเกณฑ์เพิ่มเติมได้ที่ โรงงานพลาสติกตรวจสอบคุณภาพอย่างไร และ เช็กลิสต์ตรวจรับสินค้าพลาสติก

ข้อมูลที่ควรเตรียมก่อนซื้อหรือสั่งผลิต

• Installation drawing และตำแหน่งติดตั้ง
• Cable schedule พร้อม Outside diameter และ Minimum bending radius
• ขนาดพื้นที่ใช้งานภายในและจำนวน Partition
• วัสดุ Compound, สี และข้อกำหนด UV/Heat/Flame ที่ตรวจสอบได้
• หน้าตัดฐาน ฝา และ Fitting ที่ต้องใช้
• ความยาวต่อเส้น วิธีตัด และ Packaging
• วิธีติดตั้ง พื้นผิวยึด และสภาพแวดล้อม
• มาตรฐานหรือ Classification ที่โครงการกำหนด
• Logo, Printing, Embossing หรือฉลาก
• ปริมาณต่อ Lot และประมาณการรายปี
• รายการทดสอบ เอกสารส่งมอบ และ Golden sample

หากเป็นสินค้ามาตรฐาน ให้ขอ Datasheet และรายงานที่ตรงกับรหัสรุ่นจริง หากเป็นงาน OEM ควรแยกต้นทุน Die, Calibration tooling, Gauge, ตัวอย่างทดลอง และราคาต่อเมตรออกจากกัน เพื่อเปรียบเทียบได้ชัดเจน อ่านเรื่องต้นทุนเพิ่มเติมได้ที่ ต้นทุนการผลิตพลาสติก OEM

สรุป

การเลือกรางเก็บสายไฟพลาสติกต้องเริ่มจากประเภทระบบ ตำแหน่งติดตั้ง สายจริง การจัดกลุ่ม ความร้อน การแยกวงจร และ Fitting ทั้งชุด ไม่ควรใช้พื้นที่ภายในหรือสีของรางเป็นตัวตัดสินความปลอดภัยเพียงอย่างเดียว

สำหรับงาน OEM ต้องคุมฐานกับฝาพร้อมกันตั้งแต่ Compound, หน้าตัด, Die, Calibration, Snap fit ไปจนถึง QC และอุปกรณ์มุม หากต้องการประเมินการผลิต สามารถส่ง Drawing หน้าตัด ตัวอย่างราง Cable schedule สภาพแวดล้อม ปริมาณ และมาตรฐานเป้าหมายให้ IBPlastic.com ตรวจความเป็นไปได้ของงาน Extrusion และจัดทำสมมติฐานราคาได้
