สั่งผลิตชิ้นส่วนพลาสติกอิเล็กทรอนิกส์ ต้องเตรียมสเปกอะไรบ้าง

ถ้าส่งโรงงานเพียงไฟล์ 3D กับจำนวนที่ต้องการ ยังมีข้อมูลสำคัญอีกหลายรายการที่อาจขาดไป เช่น ขนาดที่สัมพันธ์กับ PCB เกรดวัสดุ ความหนาที่ใช้อ้างอิงคุณสมบัติ การสัมผัสความร้อน ฝุ่น น้ำ สารเคมี และวิธีตรวจรับ บทความนี้จึงจัดข้อมูลเป็นเช็กลิสต์สำหรับขอราคาและพัฒนางาน OEM โดยไม่สมมติว่าพลาสติกเกรดเดียวเหมาะกับอุปกรณ์ทุกชนิด

เริ่มจากหน้าที่และสภาพแวดล้อมของชิ้นส่วน

ก่อนเลือกวัสดุหรือคุยเรื่องแม่พิมพ์ ควรระบุว่าชิ้นส่วนทำหน้าที่อะไร อยู่ตรงไหนของผลิตภัณฑ์ และความเสียหายแบบใดที่ต้องป้องกัน ตัวอย่างเช่น ฝาครอบภายในที่ไม่รับแรงมีโจทย์ต่างจากกล่องภายนอกที่ผู้ใช้จับ เปิดปิด และติดตั้งกลางแจ้ง

ข้อมูลตั้งต้นควรครอบคลุมอุณหภูมิใช้งานจริง ตำแหน่งแหล่งความร้อน ระยะเวลาทำงาน แรงกระแทก ความชื้น ฝุ่น แสง UV สารทำความสะอาด และข้อกำหนดของตลาดปลายทาง หากเป็นผลิตภัณฑ์ที่ต้องยื่นทดสอบหรือรับรอง ควรแจ้งมาตรฐานผลิตภัณฑ์ฉบับที่ใช้และหน่วยงานทดสอบตั้งแต่ต้น ไม่ควรเลือกวัสดุจากชื่อการค้าเพียงอย่างเดียว

สรุปข้อมูลที่ควรส่งพร้อม RFQ

กลุ่มข้อมูล	สิ่งที่ควรระบุ	เหตุผลที่โรงงานต้องใช้
แบบและ Revision	3D, 2D drawing, หน่วย, Revision, datum	ป้องกันการผลิตจากแบบคนละฉบับ
จุดประกอบ	PCB, พอร์ต, สกรู, insert, gasket, ปุ่ม	ตรวจระยะชนและวางแนวการประกอบ
ขนาดสำคัญ	Critical dimension, tolerance, flatness, gap	วางแผนแม่พิมพ์ เกจ และการตรวจรับ
วัสดุ	ชนิด/เกรด สี อุณหภูมิ สารเคมี UV และข้อกำหนดด้านไฟ	ประเมินวัตถุดิบและความเสี่ยงการใช้งาน
ผิวและงานตกแต่ง	Texture, gloss, สี, พิมพ์, laser marking	กำหนดผิวแม่พิมพ์และขั้นตอนหลังฉีด
ปริมาณ	Prototype, ล็อตแรก, ต่อเดือน/ต่อปี	ประเมินจำนวน cavity และต้นทุนต่อชิ้น
การตรวจรับ	วิธีวัด ตัวอย่างอ้างอิง AQL/แผนสุ่ม เอกสารที่ต้องส่ง	ทำให้เกณฑ์ผ่าน–ไม่ผ่านตรงกัน

แบบ 3D ต้องมาคู่กับ Drawing และ Revision

ไฟล์ 3D ช่วยอธิบายรูปทรง แต่ drawing ควรบอกขนาดอ้างอิง datum ค่าคลาดเคลื่อน ผิวงาน และหมายเหตุที่โมเดลสามมิติไม่ได้สื่อชัดเจน ควรใส่หน่วย ชื่อชิ้นส่วน หมายเลขชิ้นงาน และ Revision ลงในเอกสารทุกชุด รวมถึงระบุว่าไฟล์ใดเป็นฉบับอนุมัติสำหรับเสนอราคา ทำแม่พิมพ์ และผลิตล็อตแรก

หากยังไม่มีแบบสมบูรณ์ สามารถเริ่มจากสินค้าตัวอย่าง สเก็ตช์ และตำแหน่งชิ้นส่วนคู่ประกอบ แต่ควรปิดแบบก่อนสั่งทำ tooling การแก้ตำแหน่งพอร์ตหรือ boss หลังทำแม่พิมพ์แล้วอาจกระทบทั้งเวลา ค่าแก้แม่พิมพ์ และชิ้นส่วนอีกด้านที่ประกบกัน

ระบุ Critical Dimension ตามหน้าที่ ไม่คุมทุกขนาดเท่ากัน

ขนาดที่มักต้องให้ความสำคัญ ได้แก่ ระยะรูยึด PCB ตำแหน่งคอนเนกเตอร์ ความสูง boss แนวประกบฝา ระยะ snap-fit ช่องแสงของ LED และพื้นผิวที่สัมผัส gasket ควรเลือก datum จากผิวหรือจุดที่ใช้จัดตำแหน่งจริงในการประกอบ แล้วระบุวิธีวัดให้สัมพันธ์กับ datum นั้น

การกำหนด tolerance แคบทุกตำแหน่งไม่ได้ทำให้ชิ้นงานดีขึ้นเสมอไป แต่เพิ่มภาระการทำแม่พิมพ์ การคุมกระบวนการ และการตรวจ ควรแยกขนาดทั่วไปออกจากขนาดวิกฤต และพิจารณาการสะสมค่าคลาดเคลื่อนของชิ้นส่วนหลายตัวร่วมกัน มาตรฐาน ISO 20457 กล่าวถึง tolerance และเงื่อนไขการยอมรับของชิ้นส่วนพลาสติกขึ้นรูป แต่ข้อกำหนดของผลิตภัณฑ์และหน้าที่จริงยังต้องมาก่อนค่าทั่วไปในมาตรฐาน

ตรวจ DFM ของผนัง Rib Boss Snap-fit และ Undercut

ก่อนเปิดแม่พิมพ์ควรทำ Design for Manufacturing หรือ DFM เพื่อดูความหนาผนัง การเปลี่ยนความหนา มุมถอด ความลึก rib รูปทรง boss รอยประกบ และตำแหน่ง gate จุดหนาหรือการเปลี่ยนความหนาฉับพลันอาจเพิ่มความเสี่ยง sink mark บิดงอ หรือเวลาหล่อเย็น ส่วน undercut และ snap-fit อาจต้องใช้กลไกแม่พิมพ์เพิ่มเติม

ค่าที่เหมาะสมขึ้นกับวัสดุ ขนาดชิ้นงาน ทิศทางการไหล และหน้าที่ของชิ้นส่วน จึงไม่ควรนำตัวเลขจากชิ้นงานหนึ่งไปใช้กับอีกชิ้นโดยไม่ตรวจแบบ หากต้องการเห็นภาพรวมของกระบวนการ สามารถอ่าน การฉีด เป่า และรีดพลาสติกต่างกันอย่างไร และ แนวทางเลือกโรงงาน OEM พลาสติก เพิ่มเติม

เลือกวัสดุจากข้อกำหนด ไม่ใช่ชื่อ ABS หรือ PC อย่างเดียว

ABS, PC, PC/ABS, PA, PBT และ PP มีเกรดย่อยและสารเติมแต่งต่างกันมาก ใน RFQ ควรระบุข้อกำหนดที่ต้องการ เช่น ความแข็งแรง การทนกระแทก อุณหภูมิ ความคงตัวของมิติ การดูดความชื้น การสัมผัสสารเคมี สี UV และการใช้งานภายในหรือภายนอก แล้วจึงให้โรงงานเสนอเกรดที่ตรวจสอบย้อนกลับได้

ถ้าต้องการคุณสมบัติไม่ลามไฟ ควรระบุระบบทดสอบ ระดับที่ต้องการ และความหนาชิ้นงานที่ใช้ประเมิน เพราะการจัดชั้น UL 94 เป็นผลจากชิ้นทดสอบภายใต้เงื่อนไขที่กำหนดและสัมพันธ์กับความหนา ไม่ได้แปลว่ากล่องหรือผลิตภัณฑ์สำเร็จรูปผ่านข้อกำหนดทั้งหมดโดยอัตโนมัติ บทความ พลาสติกทนความร้อนและไม่ลามไฟสำหรับงานไฟฟ้า ช่วยอธิบายประเด็นเลือกวัสดุส่วนนี้เพิ่มเติม

สำหรับสินค้าที่เข้าสหภาพยุโรป ข้อกำหนด RoHS เกี่ยวข้องกับการจำกัดสารอันตรายในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ ผู้ว่าจ้างจึงควรระบุประเทศปลายทาง รายการเอกสาร และรูปแบบการรับรองจากซัพพลายเออร์ให้ชัด แทนการใช้คำว่า “RoHS grade” โดยไม่มีเอกสารอ้างอิง

ส่งข้อมูล PCB Connector และชิ้นส่วนคู่ประกอบ

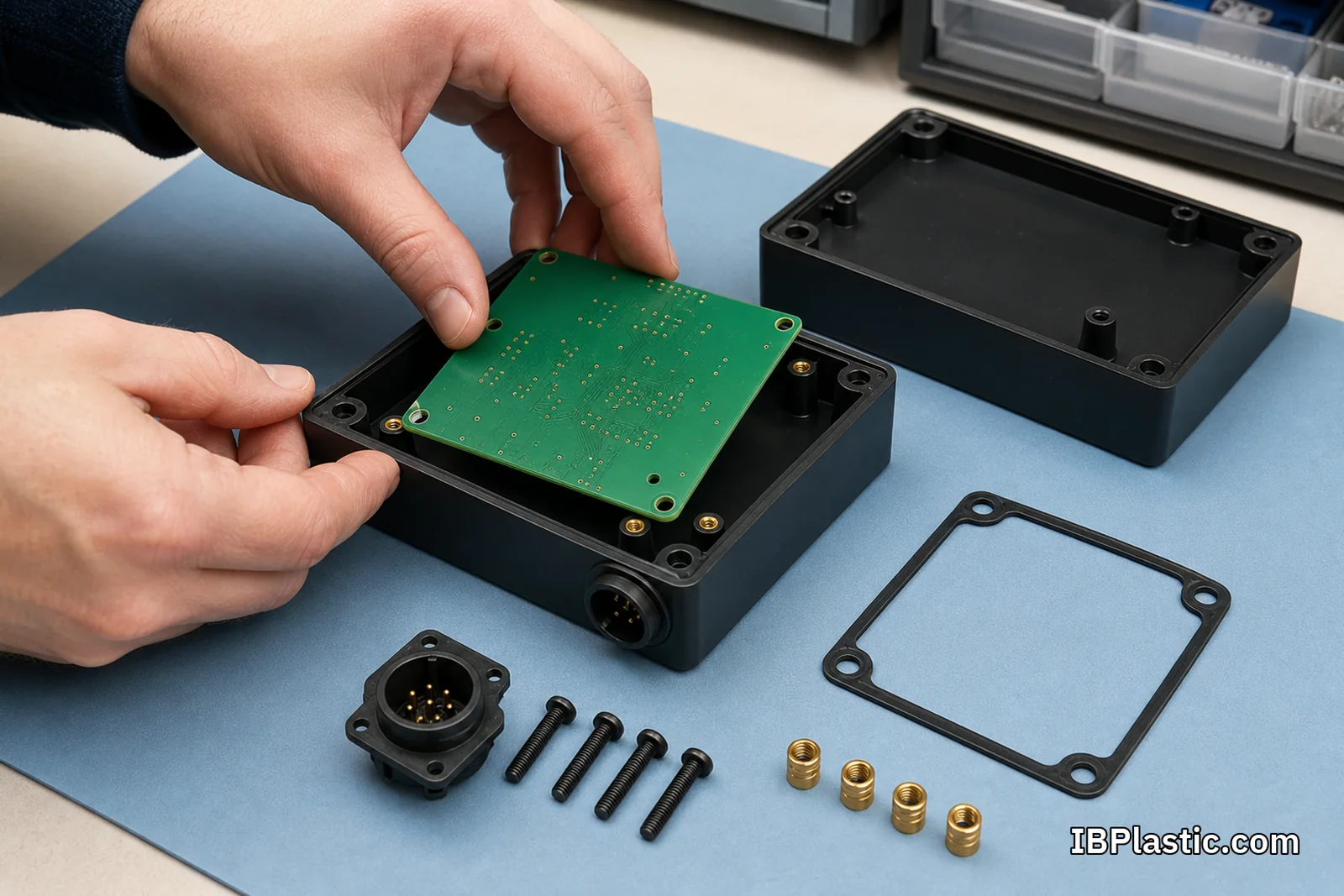

โรงงานควรได้รับ outline ของ PCB ตำแหน่งรูยึด ความสูงอุปกรณ์ พื้นที่ห้ามชน และแบบของ connector ที่ยื่นผ่านผนังกล่อง ควรเผื่อระยะสำหรับการเสียบสาย การถอดประกอบ และการเคลื่อนตัวจาก tolerance ไม่ใช่ตรวจเฉพาะภาพนิ่งใน CAD

ถ้ามี LED, light pipe, เสาอากาศ ปุ่มยาง สวิตช์ หรือสายแพ ควรส่งชิ้นส่วนจริงหรือแบบควบคุมร่วมด้วย การทำ mock-up หรือ prototype เพื่อทดลองประกอบก่อนตัดสินใจทำแม่พิมพ์ผลิตจริงช่วยพบปัญหาที่มองไม่เห็นจากชิ้นส่วนพลาสติกเพียงตัวเดียว

กำหนดวิธีใส่สกรู Insert Gasket และชิ้นส่วนโลหะ

ระบุชนิดสกรู จำนวนครั้งที่คาดว่าจะเปิดปิด แรงขันเป้าหมาย และวิธีใส่ insert เช่น heat staking หรือ ultrasonic insertion เพื่อให้ผู้ออกแบบตรวจขนาด boss และผนังโดยรอบ หากเป็น insert molding ต้องส่งแบบชิ้นส่วนโลหะ tolerance และวิธีป้องกันการเคลื่อนระหว่างฉีดด้วย

สำหรับซีล ควรระบุชนิด gasket ค่าการกดตัว ร่องซีล รอยต่อ ตำแหน่งสกรู และพื้นผิวสัมผัส การใส่ gasket ลงในแบบไม่ได้รับประกันการกันน้ำ หากโครงสร้างโก่ง รอยประกบไม่สม่ำเสมอ หรือแรงขันกระจายไม่เหมาะสม

อย่าเขียน IP Rating เป็นคุณสมบัติของพลาสติกเพียงชิ้นเดียว

IEC 60529 ใช้จัดระดับการป้องกันของ enclosure ต่อการเข้าถึงชิ้นส่วนอันตราย วัตถุแข็ง และน้ำ ดังนั้น IP rating เป็นผลของชุดประกอบและการทดสอบตามเงื่อนไข ไม่ใช่คุณสมบัติที่สรุปได้จากชนิดเม็ดพลาสติกหรือฝาครอบตัวเดียว

หากมีเป้าหมาย IP ควรส่งแบบทั้งชุด ระบุตำแหน่งซีล cable gland vent membrane และ connector รวมถึงกำหนดว่าทดสอบตัวอย่างในสภาพใด หลังการประกอบหรือการจำลองอายุแบบใด การเตรียมข้อมูลเหล่านี้ตั้งแต่ต้นช่วยให้โครงสร้างและแผนทดสอบสอดคล้องกัน

ผิว สี และ Marking ต้องมีตัวอย่างอ้างอิง

กำหนด texture ระดับความเงา สี และบริเวณที่ยอมรับรอย gate รอยประกบหรือรอย ejector หากต้องการสีแบรนด์ควรใช้ชิ้นตัวอย่างสีที่อนุมัติร่วมกับรหัสสี เพราะสีบนหน้าจอและสีของวัสดุจริงอาจต่างกันตามเกรด ความหนา และผิวแม่พิมพ์

งานพิมพ์ pad printing, screen printing และ laser marking ต้องระบุตำแหน่ง ขนาด ความทนการเช็ดถู และไฟล์ artwork แยกจากภาพ render ห้ามใช้ภาพจำลองเป็นเกณฑ์ตรวจรับโดยไม่มีตัวอย่างจริง

Prototype, Mold Trial และ Golden Sample ช่วยลดความเสี่ยง

Prototype เหมาะสำหรับตรวจรูปทรง การจับถือ และการประกอบเบื้องต้น แต่ผิว ความแข็งแรง และความคงตัวอาจไม่เหมือนชิ้นฉีดจากแม่พิมพ์ผลิตจริง หลังทำแม่พิมพ์ควรมี mold trial ตรวจปัญหาการเติมเต็ม รอยยุบ รอยเชื่อม บิดงอ และมิติสำคัญ ก่อนปรับกระบวนการและอนุมัติตัวอย่าง

Golden sample หรือ limit sample ควรมีรหัส Revision วันที่อนุมัติ และเงื่อนไขการเก็บรักษา ใช้เป็นหลักฐานร่วมกับ drawing และเกณฑ์ตัวเลข ไม่ควรใช้ตัวอย่างอย่างเดียวแทนเอกสารทั้งหมด สำหรับงานเริ่มปริมาณไม่มาก สามารถดูแนวคิดจาก การผลิตพลาสติกล็อตเล็ก และ MOQ งานผลิตพลาสติก

วางแผน QC ให้สัมพันธ์กับความเสี่ยงของชิ้นงาน

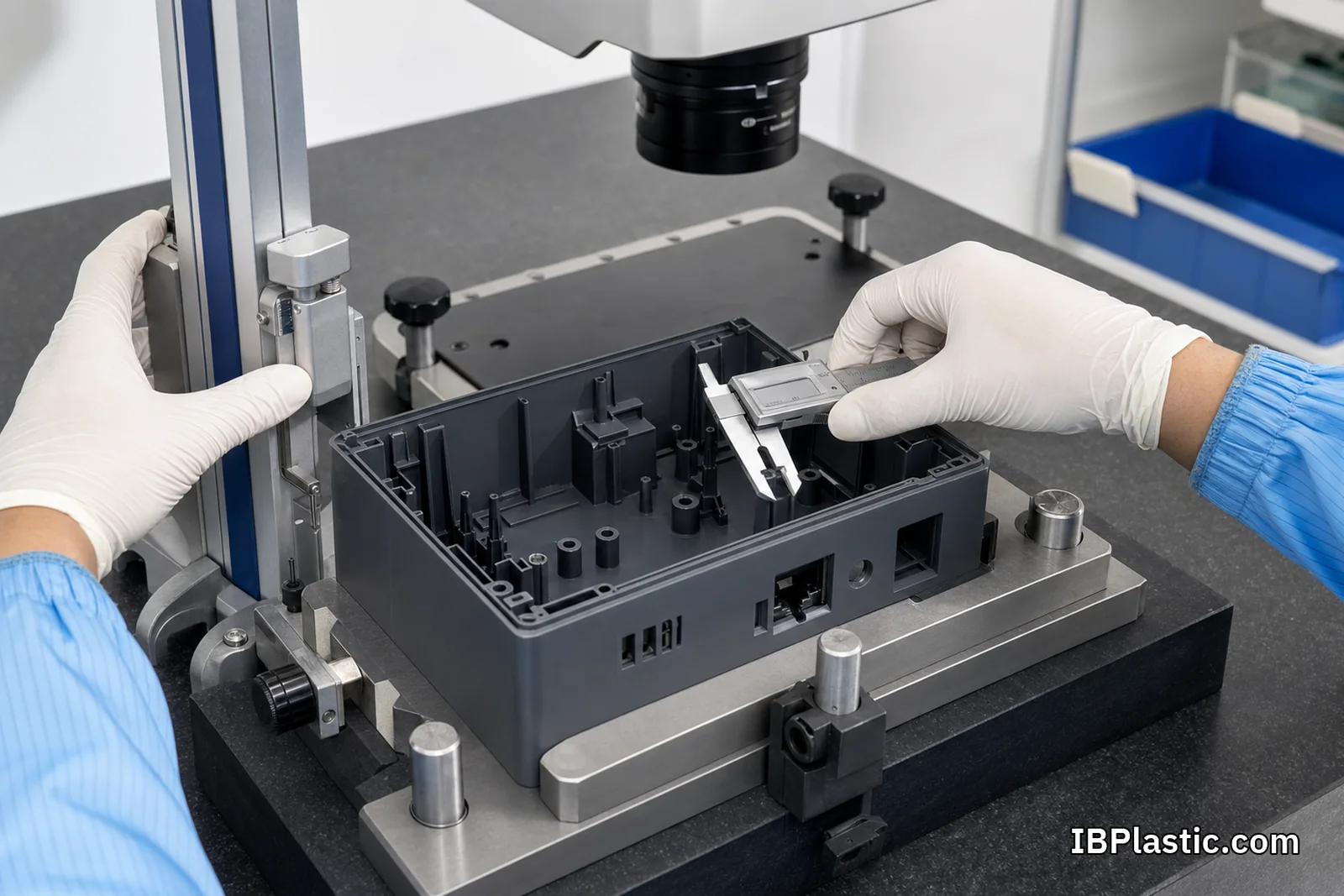

แผนตรวจควรระบุรายการเครื่องมือ ความถี่ วิธีสุ่ม ผู้อนุมัติ และเกณฑ์จัดการเมื่อพบของเสีย จุดวิกฤตอาจตรวจด้วย CMM, vision system, pin gauge, go/no-go gauge หรือ fixture จำลองการประกอบตามความเหมาะสม ส่วนผิวและสีควรมีสภาพแสงและตัวอย่างอ้างอิงที่ตกลงกัน

ล็อตแรกควรตรวจมากกว่าการผลิตที่กระบวนการนิ่งแล้ว และเก็บข้อมูล traceability เช่น lot วัตถุดิบ เครื่อง แม่พิมพ์ cavity และช่วงเวลาผลิตเท่าที่ความเสี่ยงของสินค้าเรียกร้อง อ่านรายละเอียดเพิ่มได้ใน การควบคุมคุณภาพโรงงานพลาสติก และ เช็กลิสต์ตรวจรับผลิตภัณฑ์พลาสติก

เช็กลิสต์ก่อนส่งขอราคา

• ไฟล์ 3D และ drawing ระบุหน่วย datum tolerance และ Revision ตรงกัน
• มีแบบหรือชิ้นตัวอย่างของ PCB, connector, screw, insert, gasket และชิ้นส่วนคู่ประกอบ
• แยก critical dimension ออกจากขนาดทั่วไป พร้อมวิธีตรวจ
• ระบุสภาพแวดล้อม อุณหภูมิ แรง สารเคมี UV และอายุการใช้งานที่คาดหวัง
• ระบุข้อกำหนดวัสดุ ความหนา สี ผิว และเอกสารที่ต้องการ
• ระบุมาตรฐานผลิตภัณฑ์ ประเทศปลายทาง และแผนทดสอบ โดยไม่ใช้ชื่อ rating แบบกว้าง ๆ
• ระบุจำนวน prototype ล็อตแรก ปริมาณต่อเดือน/ปี และแผนสั่งซ้ำ
• กำหนดขั้นอนุมัติ DFM, mold trial, golden sample และเกณฑ์ QC

สรุป

การขอราคาชิ้นส่วนพลาสติกอิเล็กทรอนิกส์ที่มีคุณภาพเริ่มจากการอธิบายหน้าที่และสภาพใช้งาน แล้วจึงผูกแบบ วัสดุ จุดประกอบ ปริมาณ และวิธีตรวจเข้าด้วยกัน สเปกที่ดีไม่ใช่เอกสารที่คุมทุกจุดให้แคบที่สุด แต่เป็นเอกสารที่บอกชัดว่าจุดใดกระทบความปลอดภัย การประกอบ และประสิทธิภาพของสินค้า
