ลูกปูน/สเปเซอร์พลาสติก เลือกยังไงให้ได้ระยะคอนกรีตพอดี

หัวใจของการเลือกจึงไม่ใช่ถามว่า “งานพื้นใช้กี่เซนติเมตร” จากความเคยชิน แต่ต้องเริ่มจากแบบโครงสร้างและข้อกำหนดโครงการ แล้วตรวจว่าสเปเซอร์ที่เลือกสามารถรักษาตำแหน่งนั้นได้จริงในสภาพหน้างาน

ระยะหุ้มคอนกรีตต้องมาจากแบบและข้อกำหนดโครงการ

ระยะหุ้มคอนกรีตขึ้นกับชนิดโครงสร้าง ตำแหน่งผิวคอนกรีต สภาพแวดล้อม ขนาดเหล็ก ข้อกำหนดด้านไฟและความทนทาน รวมถึงมาตรฐานที่โครงการอ้างอิง จึงไม่ควรนำค่าจากงานพื้นภายในไปใช้กับฐานราก ผนังภายนอก งานติดดิน หรืองานชายทะเลโดยอัตโนมัติ

ACI อธิบายความสำคัญของ concrete cover ว่าช่วยปกป้องเหล็กจากสารที่เป็นอันตราย การสึกหรอ และความร้อนจากไฟ ส่วน ACI 315R ระบุว่าการวัด cover พิจารณาจากผิวคอนกรีตถึงผิวนอกสุดของเหล็กที่ข้อกำหนดครอบคลุม ดังนั้นผู้สั่งซื้อควรส่งแบบรายละเอียด ตำแหน่งผิวแบบ และชนิดเหล็กให้ผู้ผลิตสเปเซอร์ ไม่ใช่ส่งเพียงตัวเลขความสูง

ความสูงของสเปเซอร์ต้องอ้างอิงจุดสัมผัสจริง

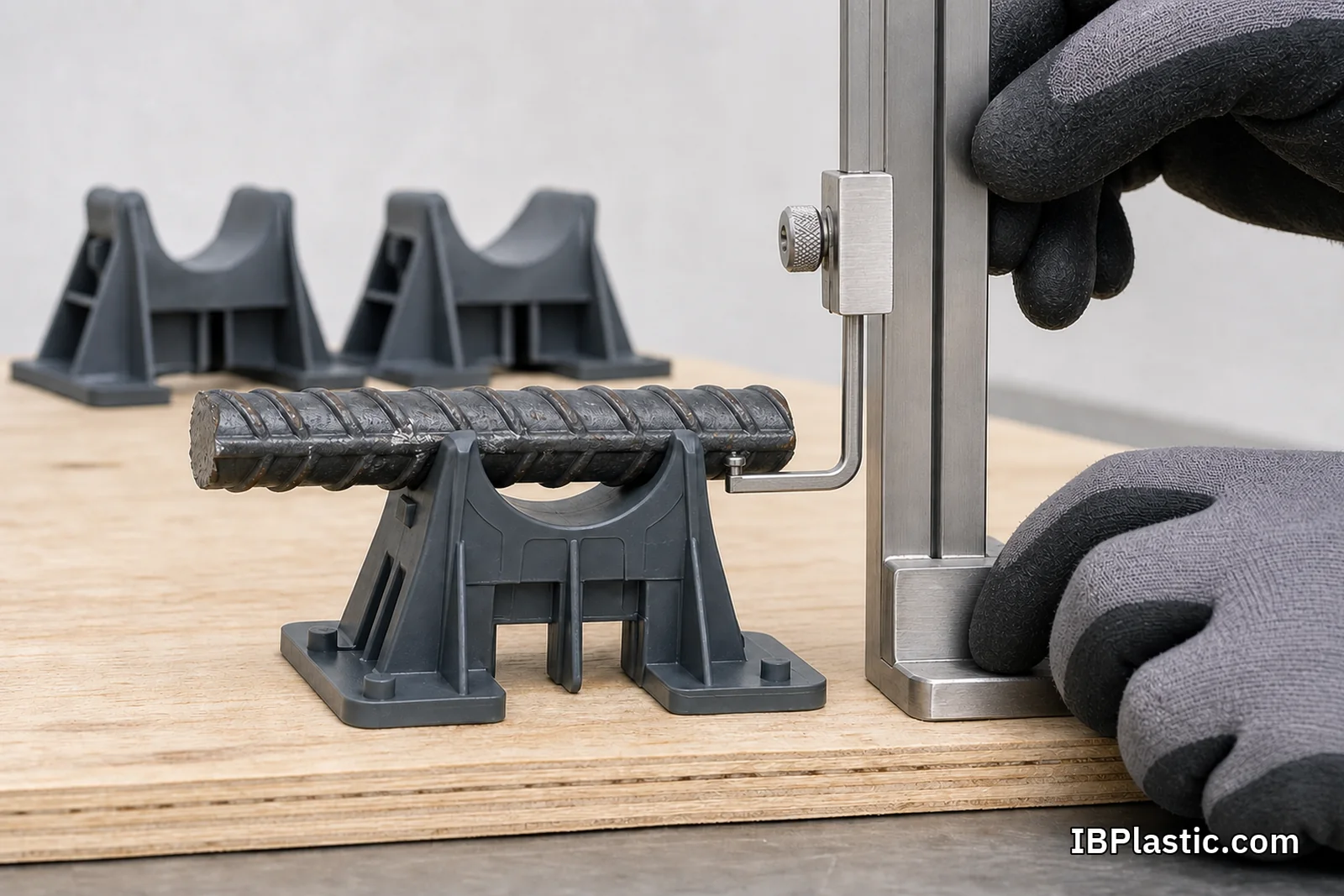

ตัวเลขบนสเปเซอร์ควรสัมพันธ์กับระยะจากผิวแบบหล่อถึงผิวนอกสุดของเหล็กที่รองรับ แต่รูปทรงบางประเภทมีร่องล็อกหรือจุดสัมผัสหลายระดับ ความสูงภายนอกของชิ้นงานจึงอาจไม่เท่ากับ cover ที่เกิดขึ้นจริงเสมอ ต้องตรวจจากจุดที่ฐานสัมผัสแบบถึงผิวเหล็กหลังใส่เข้ากับขนาดเหล็กเป้าหมาย

วิธีที่ปลอดภัยคือประกอบสเปเซอร์กับเหล็กจริงบนชิ้นส่วนแบบหล่อหรือ mock-up แล้ววัดระยะตั้งฉากกับผิวแบบ หากใช้เหล็กหลายขนาดในโครงการเดียว ต้องตรวจว่าร่องหรือคลิปจับเหล็กแต่ละขนาดแล้วให้ตำแหน่งเท่ากันหรือไม่

เลือกรูปทรงตามทิศทางและตำแหน่งใช้งาน

สเปเซอร์แต่ละแบบแก้โจทย์ต่างกัน การเลือกควรดูทิศทางแรง ความมั่นคง และพื้นที่สัมผัสกับแบบหล่อ

ตำแหน่งใช้งาน	รูปแบบที่มักพิจารณา	จุดที่ต้องตรวจ
เหล็กล่างของพื้นหรือคาน	แบบเก้าอี้หรือฐานรอง	ฐานไม่จม ไม่พลิก และรับน้ำหนักระหว่างเดินงานได้
ผนังหรือเสา	แบบล้อหรือคลิปรัดเหล็ก	จับขนาดเหล็กจริงได้ ไม่หลุดหรือหมุนง่าย
ตะแกรงเหล็กหลายชั้น	เก้าอี้รองชั้นเหล็กตามแบบ	ความสูงรวมและความมั่นคงของชั้นบน
งานพรีแคสต์หรือผิวโชว์	รูปทรงพื้นที่สัมผัสต่ำตามสเปก	รอยบนผิว การมองเห็น และการไหลของคอนกรีต
พื้นบนวัสดุรองรับที่อ่อน	ฐานกว้างหรือมีแผ่นรองตามแบบ	การจมและการเอียงเมื่อรับน้ำหนัก

แบบล้อที่เหมาะกับผนังไม่ควรนำไปทำหน้าที่แทนเก้าอี้รับน้ำหนักแนวดิ่ง และเก้าอี้พื้นก็ไม่ควรถูกใช้เป็นตัวคุมระยะผนังโดยไม่มีระบบยึด การเลือกตามลักษณะงานก่อสร้างอื่น ๆ สามารถดูภาพรวมได้ที่ คู่มืออุปกรณ์พลาสติกงานก่อสร้าง

ขนาดเหล็กและแรงจับของคลิปต้องตรงกัน

คลิปที่หลวมอาจเลื่อนระหว่างยกเหล็ก สั่นคอนกรีต หรือเหยียบตะแกรง ส่วนคลิปที่แน่นเกินไปอาจใส่ยาก แตก หรือดันเหล็กออกจากตำแหน่ง ควรกำหนดช่วงเส้นผ่านศูนย์กลางเหล็กที่รองรับและทดลองกับเหล็กจริง รวมถึงเหล็กข้ออ้อยที่ผิวและเส้นผ่านศูนย์กลางใช้งานไม่เหมือนแท่งเรียบ

หากต้องใช้หนึ่งชิ้นกับเหล็กหลายขนาด โรงงานควรแสดงว่าร่องล็อกแต่ละตำแหน่งทำงานอย่างไร และตรวจแรงใส่ แรงดึงหลุด และการหมุน ไม่ควรเขียนเพียงว่า “ใช้ได้ทุกขนาด” โดยไม่มีช่วงกำกับ

ระยะวางสเปเซอร์ไม่มีค่าตายตัวสำหรับทุกโครงการ

จำนวนและระยะห่างของสเปเซอร์ขึ้นกับน้ำหนักเหล็ก ระยะพาด ความแข็งของตะแกรง การเดินงาน วิธีลำเลียงและเทคอนกรีต การสั่นคอนกรีต รูปทรงสเปเซอร์ และความแข็งของพื้นรองรับ การใช้ระยะวางเดียวกับทุกพื้นที่อาจทำให้บางจุดรองรับเกินจำเป็น แต่บางจุดแอ่นหรือพลิก

ควรให้วิศวกรหรือผู้ควบคุมงานกำหนดแผนวางตามแบบและวิธีทำงานจริง จากนั้นทดลองเป็นพื้นที่ตัวอย่าง ตรวจการยุบตัวเมื่อมีคนเดินและตรวจตำแหน่งหลังผูกเหล็ก ก่อนใช้กับพื้นที่ทั้งหมด สเปเซอร์เป็นอุปกรณ์รักษาตำแหน่ง ไม่ใช่สิ่งทดแทนการออกแบบระบบรองรับเหล็ก

ฐานต้องมั่นคงและไม่รบกวนการไหลของคอนกรีต

ฐานกว้างช่วยลดการจมและการพลิก แต่ถ้ากว้างหรือทึบเกินไปอาจรบกวนการไหลของคอนกรีตและทิ้งรอยบนผิว รูปทรงที่ดีจึงต้องสมดุลระหว่างพื้นที่รับแรง ช่องเปิด และความแข็งของ rib ควรตรวจทิศทางการเท ขนาดมวลรวม ความหนาแน่นของเหล็ก และการเข้าถึงของหัวจี้ร่วมด้วย

สำหรับงานผิวโชว์หรืองานพรีแคสต์ ต้องกำหนดสี พื้นที่สัมผัส และตำแหน่งที่ยอมให้มองเห็นสเปเซอร์ การใช้ชิ้นงานต่างล็อตหรือต่างสีปะปนอาจทำให้ผิวสำเร็จไม่สม่ำเสมอ แม้ระยะ cover จะถูกต้อง

วัสดุพลาสติกต้องเหมาะกับการผลิตและสภาพหน้างาน

วัสดุควรเหนียวพอสำหรับการขนส่งและติดตั้ง มีความแข็งเพื่อรักษาระยะ และไม่เปราะเมื่อเก็บหน้างานตามช่วงเวลาที่กำหนด ชื่อวัสดุอย่าง PP หรือ PE เพียงอย่างเดียวไม่พอ เพราะเกรด สารเติมแต่ง วัตถุดิบรีไซเคิล สี และกระบวนการฉีดมีผลต่อความแข็งแรงและความสม่ำเสมอ

ถ้าต้องตากแดดก่อนใช้งาน ควรกำหนดระยะเวลาจัดเก็บและวิธีคลุม ไม่ควรตีความคำว่า “ทน UV” ว่าวางกลางแจ้งได้ไม่จำกัด อ่านหลักเลือกวัสดุเพิ่มได้จาก พลาสติกทน UV สำหรับงานกลางแจ้ง และ พลาสติกรีไซเคิลกับพลาสติกใหม่ต่างกันอย่างไร

การออกแบบ OEM ต้องคุม Rib Gate และความสม่ำเสมอทุก Cavity

สเปเซอร์เป็นชิ้นงานขนาดเล็กที่มักผลิตจำนวนมากด้วยการฉีดพลาสติก รูปทรง rib ช่วยเพิ่มความแข็งโดยไม่ทำให้ชิ้นงานทึบทั้งหมด แต่ตำแหน่งรอยเชื่อม เนื้อไม่เต็ม ครีบ และจุด gate อาจกลายเป็นจุดแตกหรือทำให้ชิ้นงานวางไม่ราบ จึงควรตรวจ DFM และกำหนดบริเวณที่ห้ามมีครีบหรือรอยตัด gate สูงเกินผิวอ้างอิง

แม่พิมพ์หลาย cavity ช่วยเพิ่มกำลังผลิต แต่ต้องตรวจความต่างระหว่าง cavity ทั้งความสูง น้ำหนัก และแรงรับ การดูค่าเฉลี่ยรวมอาจซ่อนปัญหาที่เกิดเฉพาะบาง cavity บทความ งานพลาสติกชิ้นเล็กจำนวนมากผลิตอย่างไรให้คุ้ม และ ความแตกต่างของกระบวนการฉีด เป่า และรีดพลาสติก อธิบายบริบทการผลิตเพิ่มเติม

QC ที่ควรกำหนดก่อนรับสินค้า

อย่างน้อยควรกำหนดวิธีตรวจต่อไปนี้ให้สัมพันธ์กับแบบและการใช้งานจริง

• ความสูงใช้งานจากฐานถึงผิวเหล็กเมื่อประกอบกับเหล็กขนาดเป้าหมาย
• ขนาดฐาน ความราบ และการเอียงบนผิวแบบจำลอง
• แรงกดและการยุบตัวภายใต้โหลดที่กำหนด พร้อมเกณฑ์ร้าวหรือเสียรูป
• แรงใส่ แรงดึงหลุด และการหมุนของคลิปหรือวงล้อ
• ครีบ เนื้อไม่เต็ม รอยแตก จุด gate และสิ่งปนเปื้อนที่กระทบการใช้งาน
• สี รหัสขนาด บรรจุภัณฑ์ จำนวนต่อถุง และการสอบกลับ lot/cavity

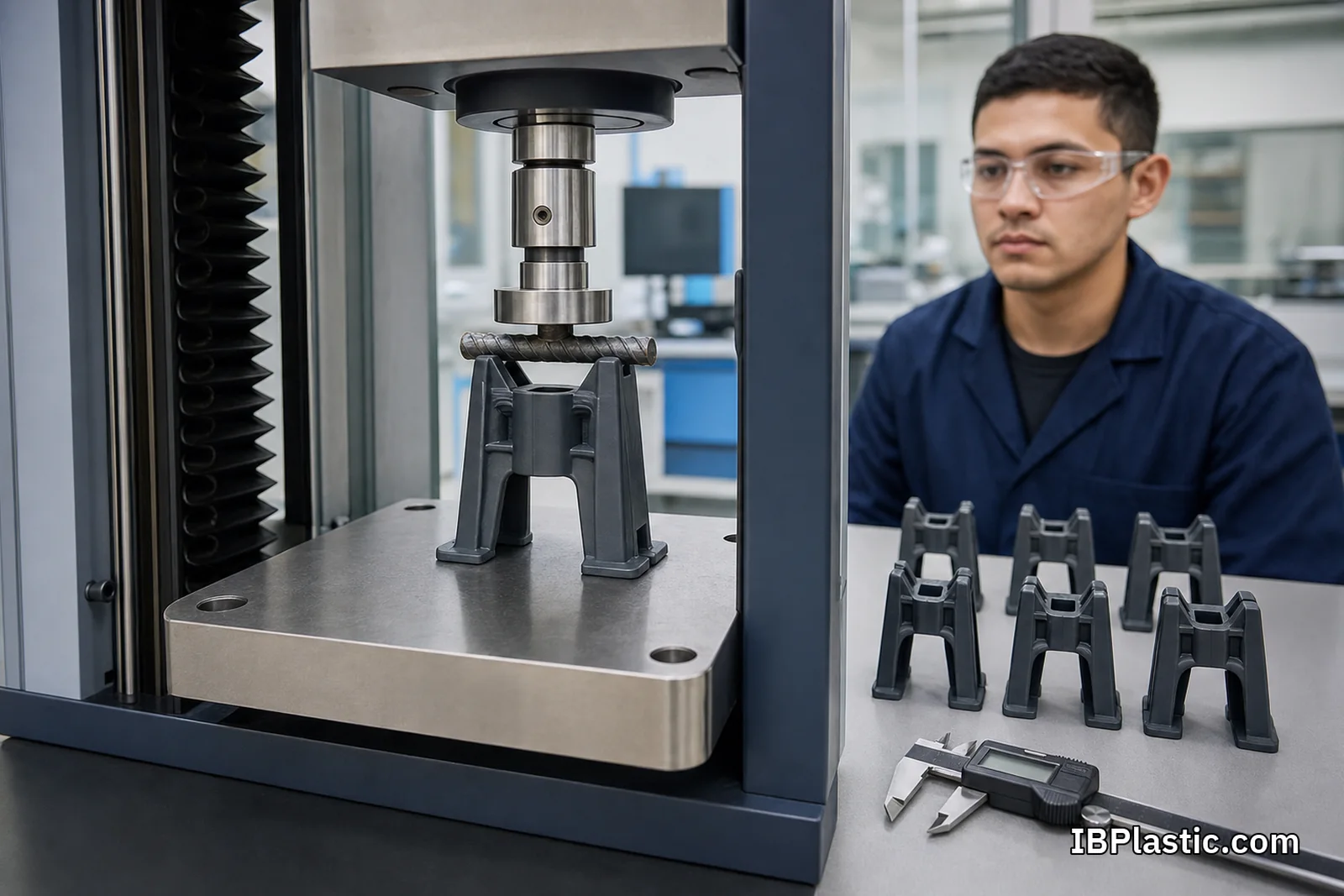

การทดสอบแรงกดควรกำหนดวิธีวาง โหลด ความเร็ว ระยะเวลา และเกณฑ์การยุบให้ชัด เพื่อให้ผู้ซื้อกับโรงงานทดสอบแบบเดียวกัน ควรตรวจตัวอย่างจากทุก cavity ในช่วงเริ่มผลิต และใช้ mock-up หน้างานยืนยันซ้ำก่อนอนุมัติล็อตใหญ่ ดูแนวทางเพิ่มได้จาก การควบคุมคุณภาพโรงงานพลาสติก และ เช็กลิสต์ตรวจรับผลิตภัณฑ์พลาสติก

การแยกสีและบรรจุภัณฑ์ช่วยลดการหยิบผิด

โครงการที่ใช้หลายระยะควรกำหนดสี รหัสสินค้า ฉลาก และจำนวนบรรจุให้แยกกันชัดเจน โดยฉลากควรระบุความสูงใช้งาน ช่วงขนาดเหล็ก lot และวันที่ผลิต การใช้สีอย่างเดียวไม่เพียงพอ เพราะสีอาจใกล้กันหรือผู้ปฏิบัติงานมองผิดในพื้นที่แสงน้อย

สำหรับการสั่งจำนวนมาก ควรวางแผนส่งเป็นงวดตามพื้นที่ใช้งาน ลดการปะปนและพื้นที่เก็บหน้างาน แนวทางควบคุมต้นทุนโดยไม่ลดสเปกสามารถอ่านต่อได้ที่ การสั่งพลาสติกงานก่อสร้างจำนวนมากและควบคุมต้นทุน

เช็กลิสต์ก่อนส่งขอราคา

• แบบโครงสร้างและระยะหุ้มคอนกรีตที่วิศวกรกำหนด
• ตำแหน่งใช้งาน พื้น ผนัง เสา คาน พรีแคสต์ หรือพื้นรองรับอ่อน
• ขนาด ชนิด และการจัดวางเหล็กเสริมจริง
• รูปทรงที่ต้องการและจุดสัมผัสที่ใช้อ้างอิงความสูง
• โหลดต่อจุด เกณฑ์การยุบ แรงจับคลิป และเงื่อนไข mock-up
• สภาพจัดเก็บ แสงแดด ระยะเวลารอก่อนใช้งาน และสีแยกขนาด
• จำนวนต่อโครงการ แผนส่ง บรรจุภัณฑ์ และการสอบกลับ lot/cavity
• วิธีสุ่มตรวจ เครื่องมือ เกณฑ์ผ่าน–ไม่ผ่าน และตัวอย่างอนุมัติ

สรุป

การเลือกลูกปูนหรือสเปเซอร์พลาสติกให้ได้ระยะคอนกรีตพอดี ต้องเริ่มจาก cover ตามแบบ ตรวจจุดสัมผัสจริงกับเหล็ก เลือกรูปทรงตามทิศทางงาน และยืนยันความมั่นคงภายใต้สภาพติดตั้งจริง ระยะวาง วัสดุ และเกณฑ์รับแรงไม่ควรถูกกำหนดแบบครอบจักรวาล แต่ต้องสอดคล้องกับโครงการและวิธีทำงาน

หากต้องการประเมินสเปเซอร์พลาสติกตามแบบ ให้เตรียม Concrete Cover ที่วิศวกรกำหนด ขนาดเหล็ก รูปทรง จุดสัมผัส โหลดเป้าหมาย จำนวน สี/การแยกรหัส และเกณฑ์ QC แล้วดู ภาพรวมพลาสติกงานก่อสร้าง และ Injection Molding สำหรับการผลิตจริง เพื่อประเมิน DFM, Tooling, Trial และการตรวจแต่ละ Cavity เป็นรายโครงการ โดยไม่อนุมานว่ามีขนาด/สี/สเปกมาตรฐานพร้อมขายทุกแบบ
